Балансувальний клапан IMI TA STAF Dn65 Pn16 Kvs 85 (52181065)

Технічна документація Балансувальний клапан IMI TA STAF Dn65 Pn16 Kvs 85 (52181065)

Інструкція "Балансувальний клапан IMI TA STAF"

Схеми та креслення Балансувальний клапан IMI TA STAF Dn65 Pn16 Kvs 85 (52181065)

Характеристики товара: Балансувальний клапан IMI TA STAF Dn65 Pn16 Kvs 85 (52181065)

                                                             Опис продукту Балансувальний клапан IMI TA STAF Dn65 Pn16 Kvs 85 (52181065)

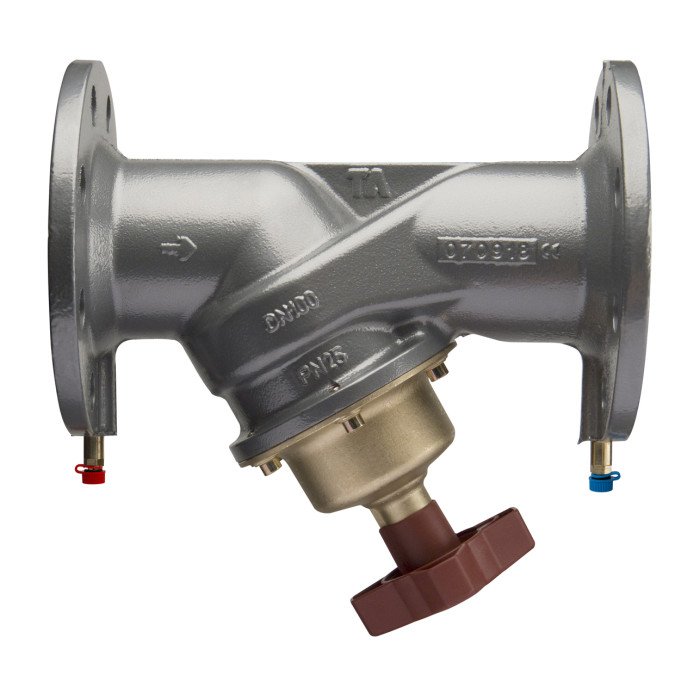

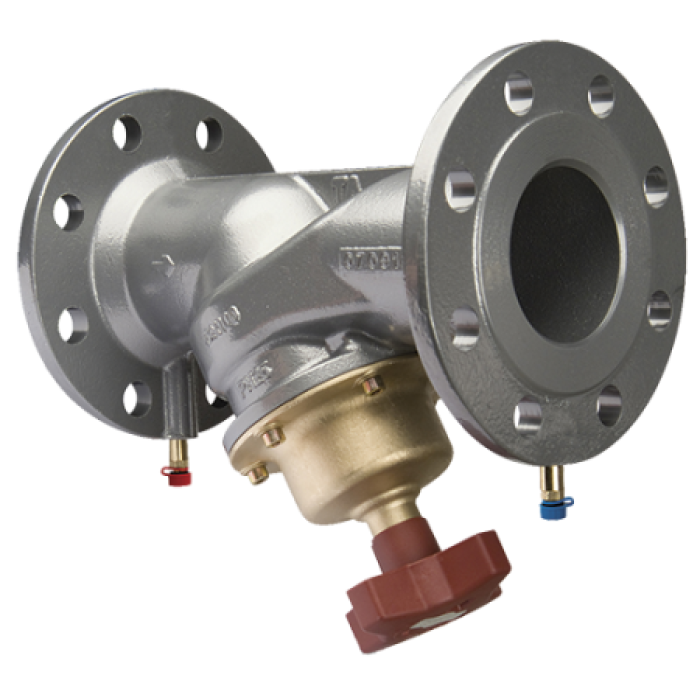

Балансувальний клапан фланцевий чавунний STAF Dn65 Pn16 Kvs 85

Фланцеві, із сірого чавуну EN-GJL-250 (GG 25) балансувальні клапани забезпечують найточніше регулювання в найширшому діапазоні додатків. Клапани STAF ідеальні для застосування у вторинних контурах систем тепло- та холодопостачання.

Переваги балансувальних клапанів IMI TA STAF:

• Ручка з можливістю зчитування показань забезпечує точність та зручність балансування.
• Велика кількість налаштувань забезпечує більшу точність та економію.
• Вимірювальні штуцери, що самоущільнюються, гарантують простоту і точність балансування.
• Запірна функція забезпечує зручність технічного обслуговування.
• У клапанів діаметром DN 65-400 розвантажений по тиску конус, що полегшує поворот рукоятки клапана під тиском.
• Робоче тіло (обмежувальний конус) виготовлено із запатентованого сплаву AMETAL®, стійкого до втрати цинку

Функції:

• Балансування
• Попереднє налаштування
• Вимірювання
• Закриття (DN 65-400: Розвантажений за тиском конус)

Матеріал:

• Корпус, STAF: Чавун EN-GJL-250 (GG 25)
• Верхня частина, обмежувальний конус та шток: сплав AMETAL®
• Обмежувальний конус DN 65-400 з покриттям PTFE
• Ущільнення: EPDM
• Шайба: PTFE
• Болти кріплення верхньої частини: сталь
• Вимірювальні штуцери: AMETAL® та EPDM
• Ручка: поліамід та TP

• Бренд:	IMI Hydronic Engineering
  Країна реєстрації бренду:	Німеччина
  Країна-виробник:	Німеччина
  Серія:	STAF
  Тип продукції:	вентиль балансувальний
  Приєднання:	фланцеве
  Номінальний діаметр (DN):	65
  Застосування:	опалення, охолодження
  Гарантія:	1 рік

  Робочі умови

  Макс. робочий тиск. PN (РУ):	16 бар
  Макс. робоча температура:	+120°С
  Значення Kvs, м3/год:	85
