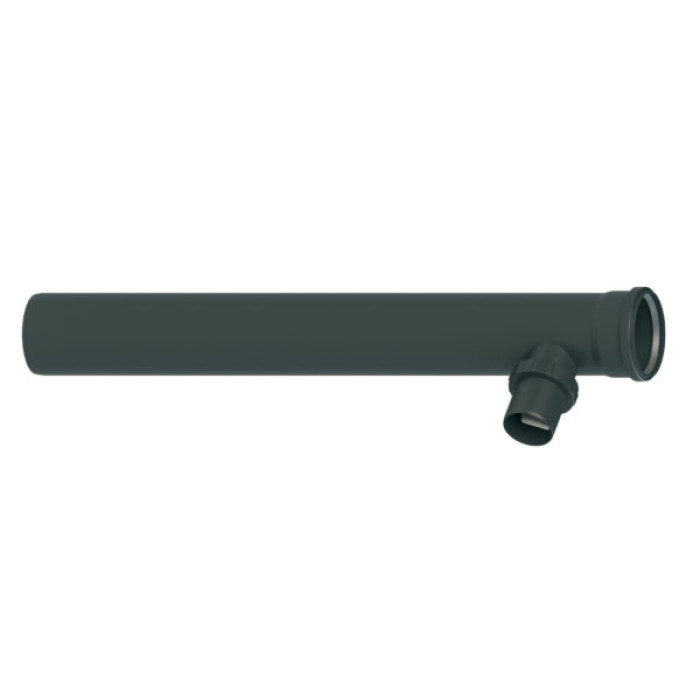

Трубчатый элемент87º с отводом и клапаном 200/125 Almeva

Трубчастий елемент 87º з відведенням та зворотним клапаном

Довжина колектора-100см

Товщина стінки – 3мм

Діаметр колектора-200мм

Діаметр відведення – 125мм

Зворотній клапан убудований.

Збирається за системою Axial.

Опис

Система димовидалення CAS – каскадний димохід із багаторазовим підключенням.

Містить у своєму конструктиві загальний колектор (D200мм) газів, що відходять, відвід (D125мм) для підключення котла з вбудованим зворотним клапаном, використовується з кінцевим елементом D200/125 або з елементом кінцевим елементом з сифоном D200.

Застосовується як прохідний елемент (з'єднувальна труба) горизонтального каскадного димоходу багатокотлової установки.

Застосовується в системах димоходів, що працюють у режимі забору повітря з приміщенні, в якому знаходиться котлова установка.

Даний елемент виконаний із пластмаси (жорсткий пластик) згідно з EN 14471 і має маркування СE.

Довжина елемента димоходу 1м. Підлягає підрізуванню при монтажі, монтується після встановлення котельного обладнання.

ZK01944 може використовуватися як елемент димоходу (каскадного димоходу) двокотлової установки.

Для відведення холодного конденсату перед каскадом котлів необхідно застосовувати прохідний елемент із відведенням конденсату.

Для підключення горизонтальної частини каскадного димовідведення у вертикальний димар необхідно застосовувати трійник з ревізійним отвором, через який можна буде провести огляд та чищення вертикальної ділянки димоходу.
