Термостатичний змішувальний клапан ESBE VTC531 1 1/2″ 50°С

Термостатичний триходовий клапан ESBE серії VTC500 сконструйований для захисту котла за дуже низької температури теплоносія зворотного трубопроводу. Підтримка високої та стійкої температури теплоносія зворотного трубопроводу сприяє підвищенню коефіцієнта корисної дії котла, знижує утворення конденсату та збільшує термін його експлуатації.

Клапан VTC500 застосовується в опалювальних пристроях, де котли, що працюють на твердому паливі потужністю до 150 кВт, використовуються для накопичення накопичувальних баків. Клапан встановлюється або на зворотному трубопроводі до котла (50°C, 55°C, 60°C, 65°C, 70°C або 75°C) або на трубопроводі, що запитує, до накопичувального бака (70°C або 75°C). Рекомендується використовувати першу опцію, оскільки це спрощує схему трубопроводів для розширення.

Клапан не вимагає налаштування у байпасному трубопроводі. Працездатність клапана залежить від його позиції. Клапан містить термостат, який починає відкривати приєднання «А» при температурі вихідної змішаної води з’єднання AB, що дорівнює 50 °C, 55 °C, 60 °C, 65 °C, 70 °C або 75 °C. Підключення B повністю закривається, коли температура приєднання A перевищує номінальну температуру відкриття на 10 °C.

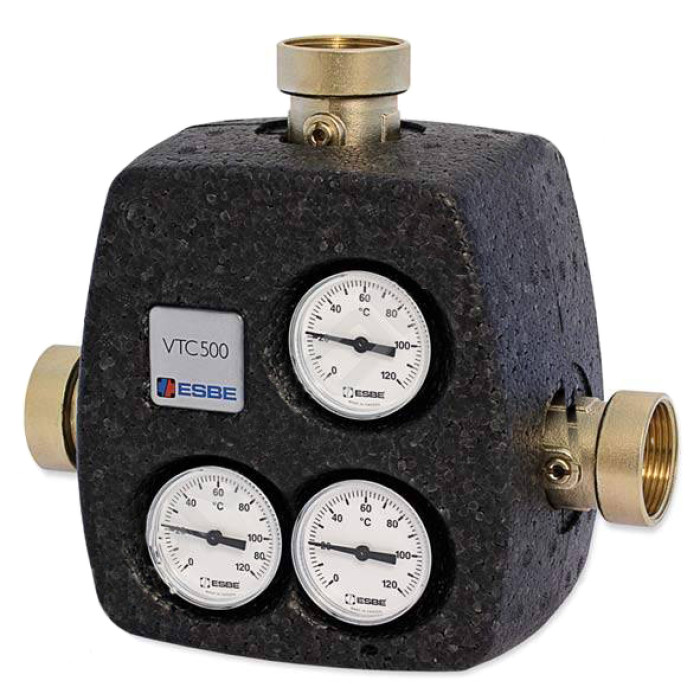

Серії VTC511 і VTC512 поставляються відповідно з внутрішніми та зовнішніми різьбленнями. Серія VTC531 забезпечена трьома відключаючими кульовими клапанами з внутрішнім різьбленням (1”-2”), адаптером насоса з внутрішнім різьбленням (1½”), комплектом ізоляції та трьома термометрами.

Для захисту від замерзання допускається використовувати теплоносій із вмістом гліколю та незамерзаючими рідинами, що нейтралізують розчинений кисень, з концентрацією гліколю до 50 %. При додаванні гліколю до теплоносія, збільшується в’язкість і змінюється теплоємність такого теплоносія, тому це необхідно враховувати при виборі термостатичного змішувача. Якщо додається 30-50% гліколю, то максимальний вихідний ефект клапана зменшується на 30-40%. Нижча концентрація гліколю може не зробити захисної дії.

Рекомендується встановлювати на з’єднаннях клапана запірні пристрої (що входять до серії VTC531). Це полегшить подальше обслуговування.

При звичайному режимі експлуатації немає необхідності в обслуговуванні термостатичного клапана змішувача. Однак, при необхідності, можна легко замінити термостати.

Характеристики.pdf:

Матеріали
Корпус клапана: Бронза RG
Шток: Нержавіюча сталь SS 2346
Золотник: Нержавіюча сталь SS 2346
Сідло клапана: Нержавіюча сталь SS 2346
Ущільнення:
Ущільнення в картриджі: PTFE/EPDM

1 1/2

2,3 кг

100

+110 °С

DN 40

чавун з кулястим графітом

53°C +/- 4

PN 6

твердопаливних котлів

50°С

8

100 кПа, AB: 30 кПа
