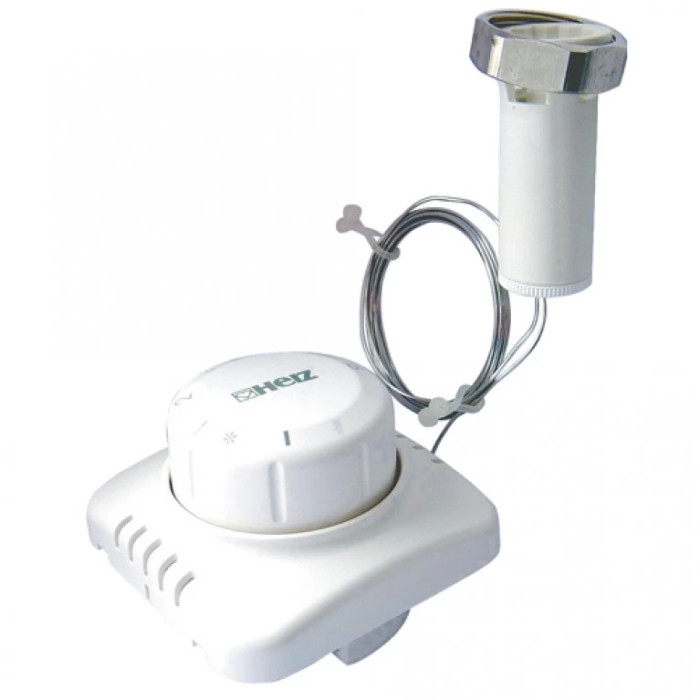

Термостатична головка HERZ- DESIGN "H" з виносним управлінням, для напівприхованого монтажу в стіні,М 30 x 1,5. Довжина капілярної трубки10000 мм 1935098

Термостатична головка з дистанційним управлінням для прихованого монтажу, з приєднувальною різьбою М 30 x 1.5

Для прихованого монтажу, підходить до всіх термостатичних клапнів HERZ, з вбудованим рідинним датчиком з позицією захисту від морозу “*” 6°С, капілярна трубка і привід клапана. Можливість обмеження і блокування діапазону регулювання 6…28°С.

Термостатична головка HERZ-UNI з дистанційним управлінням, з приєднувальною різьбою М 30 х 1.5

Довжина капілярної трубки l=2, 5, 8 и 10 м

Галузь застосування:

Термостатична головка HERZ-"H" монтується безпосередньо без адаптера на різьблення М 30 x 1.5 на радіаторі з вбудованим клапаном Heimeier та ін.
Термостатична головка HERZ c дистанційним регулюванням застосовується в разі, коли радіатор закритий кожухом або недоступний.
Номери замовлень, розміри і форма постачання для клапанів HERZ см. в відповідних нормалях.

Принцип дії:

Термоголовка HERZ є датчиком прямого регулювання і служить для перетворення зміни температури в приміщенні в механічний вплив на шток клапана. Термоголовка розташовується в доступному місці таким чином, щоб навколишнє повітря могло вільно надходити до датчика. Зміна обсягу рідини в датчику передається через капілярну трубку в сильфон, що знаходиться в насадці клапана. Сильфон, в свою чергу, впливає на клапан термостата.

Технічні характеристики:

Діапазон регулювання: 6...28°C
Морозозахист: "*" 6°C

Вказівки з монтажу:

Капілярна трубка ні в якому разі не повинна бути надламана або пошкоджена. Її пошкодження виведе термоголовку з ладу. Не рекомендується прокладати трубку над або близько опалювальних труб, радіаторів та інших джерел тепла.

Термоголовка на стіні не повинна бути закрита облицюванням або завісами.
