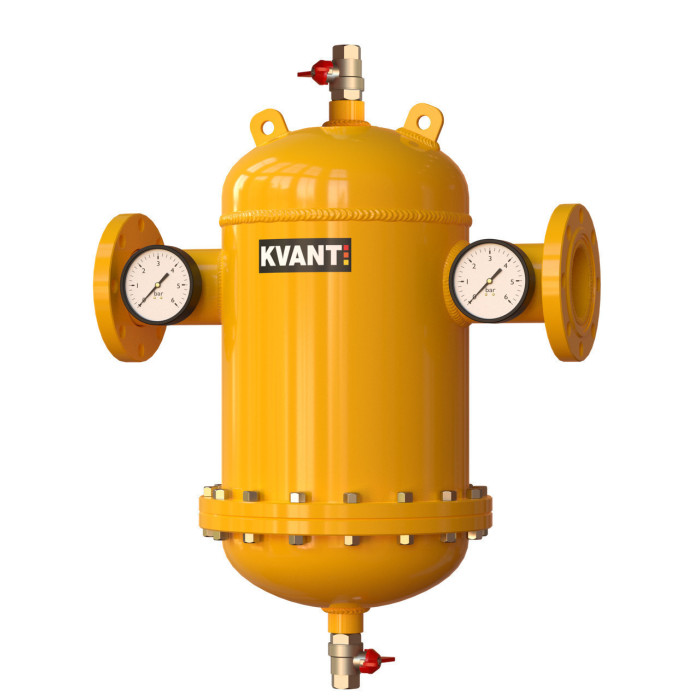

Сепаратор шламу дешламатор DTF.DQ-150 фланц. разборний збільш.витрата Ду150 16bar KVANT Dis DiRT

KVANT DisDirt промислової серії виготовляється у сталевому корпусі з вуглецевої сталі діаметром від 50 до 600 мм. Модель Q проводиться для швидкості потоку до 3м/ c. Можливе виконання як під зварювання так і під фланцеве приєднання. Для старих систем з високим рівнем шламу може знадобитися заміна або чищення сепараторного елемента, для таких випадків вибирається розбірна модель.

Автоматичне видалення бруду з води систем опалення/охолодження, водно-гліколевих сумішей до 50% концентрату та виробничої технічної води

Характеристики конструкції KVANT DisDirt:

1. Міцний корпус гарантує тривалий термін служби.
2. Для досягнення оптимальної сепарації шламу спеціально розроблено унікальну трубку DisTube , вона володіє дуже низьким опором потоку води.
3. Спускний кран для видалення збирався шламу.
4. Зібрався шлам не заважає протіканню рідини.
5. Великий обсяг для збирання шламу, тому низька періодичність його зливу.

Переваги KVANT DisDirt:

• Відокремлюються та видаляються найдрібніші частинки розміром від 5 мкм (=0,005 мм);
• Шлам зливається при працюючій установці;
• Не потрібні відсічні клапани або обхідні лінії;
• Мінімальний постійний перепад тиску;
• Гарантійний термін 36 місяців.

Технічні дані KVANT DisDirt:

• Робоча температура 120°С.
• Робоче тиск до 16 бар.
• Корпус вуглецева сталь.
• Фланцеве з'єднання: DIN PN 16.

Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.

Рекомендується встановити сепаратор KVANT DisDirt перед будь-яким компонентом системи, що вимагає захисту від забруднень.

Рекомендується здійснити встановлення сепаратора на головному зворотному трубопроводі системи опалення/кондиціонування по можливості перед будь-яким вимаганням захисту від забруднень елементом, наприклад перед насосом.

• Сепаратор KVANT DisDirt повинен встановлюватись без механічного напруження.
• Забороняється використовувати DisDirt для підтримки трубопроводу.
• Робота приладу не залежить від напрямку потоку.
• Монтажні вуха можуть використовуватись для переміщення виробу під час його встановлення.

Вибір відповідного сепаратора шламу

1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
