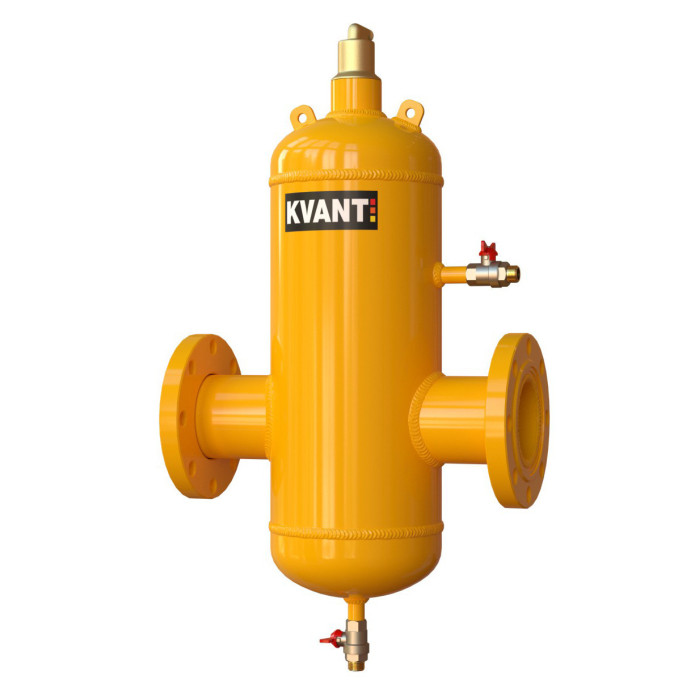

Сепаратор повітря ТF.EC-65 фланцевий Ду 65 10бар KVANT EC

KVANT ЄС промислової серії виготовляється у сталевому корпусі з вуглецевої сталі діаметром від 50 до 250 мм. Дана модель виробляється для швидкості потоку до 1,5 м/с. Можливе виконання як під зварювання так і під фланцеве приєднання.

Автоматичне видалення бруду з води систем опалення/охолодження, водно-гліколевих сумішей до 50% концентрату та виробничої технічної води.

Зважаючи на те, що мікропухирці вільно переміщуються з потоком по системі, потрібні особливі запобіжні заходи для того, щоб удалити з системи. Корпус сепаратора має більший поперечний переріз, ніж перетин приєднання, а також усередині сепаратора потік проходить через вертикальний циліндричний фільтруючий елемент із нержавіючої сталі, утворюючи турбулентність і направляючи мікропухирців у верхню зону спокою і далі віддаляються через деаераційний клапан.

Характеристики конструкції KVANT EC:

1. Міцний корпус гарантує тривалий термін служби.
2. Спускний клапан для видалення повітря, що зібралося.
3. Повітря, що зібралося, не заважає протіканню рідини.
4. Великий обсяг для збирання повітря, тому низька періодичність його спуску.

Переваги KVANT EC:

• Відокремлюються та видаляються найдрібніші частинки повітря розміром від 50 мкм (=0,050 мм);
• Працює повністю в автоматичному режимі;
• Обслуговування займає не більше 5 секунд;
• Повний спектр з точки зору робочих тисків забезпечує довгострокове та належне функціонування теплогенераторів, термостатичних клапанів.
• Повітря спускається при працюючій установці;
• Не потрібні відсічні клапани або обхідні лінії;
• Мінімальний постійний перепад тиску;
• Довгостроковий результат зниження ризиків дефектів та збоїв;
• Гарантійний термін 36 місяців.

Технічні дані KVANT ЄС

• Робоча температура 100°С.
• Робоче тиск до 10 бар.
• Корпус вуглецева сталь.
• Фланцеве з'єднання: DIN PN 16.

Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.

Рекомендується встановити сепаратор KVANT ЄС перед будь-яким компонентом системи, що вимагає захисту від забруднень.

Рекомендується здійснити встановлення сепаратора на головному зворотному трубопроводі системи опалення/кондиціонування по можливості перед будь-яким вимаганням захисту від забруднень елементом, наприклад перед насосом.

• Сепаратор KVANT ЄС повинен встановлюватись без механічного напруження.
• Забороняється використовувати для підтримки трубопроводу.
• Робота приладу не залежить від напрямку потоку.
• Монтажні вуха можуть використовуватись для переміщення виробу під час його встановлення.
