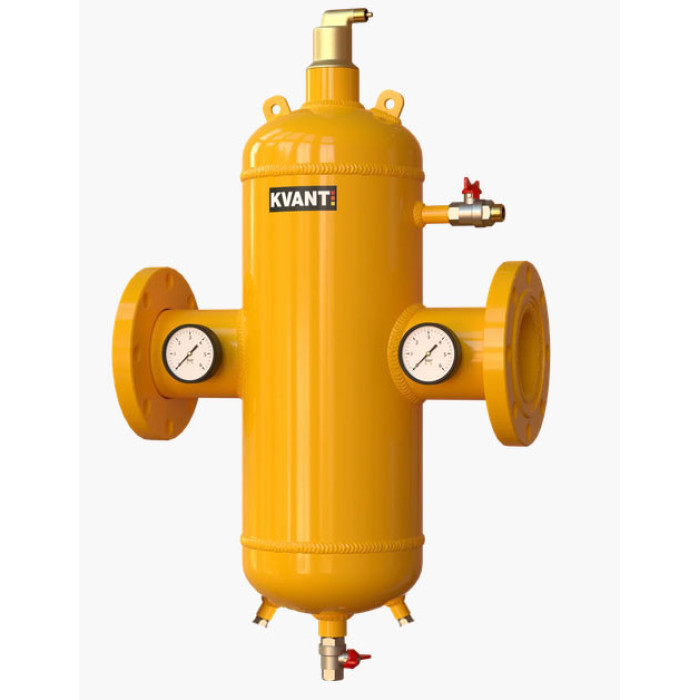

Сепаратор повітря і шламу RF.QМ-400 фланц.збіл.витр.з маг. улов.Ду400 16bar KVANT DisAir DiRT

KVANT DisAir Dirt промислової серії виготовляється у сталевому корпусі з вуглецевої сталі діаметром від 50 до 600 мм. Модель Q проводиться для швидкості потоку до 3м/ c. Можливе виконання як під зварювання так і під фланцеве приєднання.

Автоматичне видалення бруду з води систем опалення/охолодження, водно-гліколевих сумішей до 50% концентрату та виробничої технічної води

Характеристики конструкції KVANT DisAir Dirt:

• Міцний корпус гарантує тривалий термін служби.
• Для досягнення оптимальної сепарації шламу спеціально розроблено унікальну трубку DisTube , вона володіє дуже низьким опором потоку води.
• Спускний кран для видалення збирався шламу, спускний клапан для видалення повітря.
• Зібрався шлам не заважає протіканню рідини.
• Великий обсяг для збирання шламу, тому низька періодичність його зливу.
• Порушує механізм для видалення магнітних частинок шляхом переміщення шламу в нижню частину пристрою.

Переваги KVANT DisAir Dirt:

• Відокремлюються та видаляються найдрібніші частинки розміром від 5 мкм (=0,005 мм) для повітря від 10 мкм (=0,010 мм).;
• Забезпечує відмінну захист дорогих компонентів системи труб, насосів з мокрим ротором.
• Прості в експлуатації: відтягуючи механізм вниз, ви легко удалити накопичився шлам.
• Магніт не треба виймати з сепаратора, він не потребує технічного обслуговування.
• Надійні, герметичні, обладнані великою ємністю для збирання бруду.
• Шлам зливається, а повітря спускається при працюючій установці;
• Не потрібні відсічні клапани або обхідні лінії;
• Мінімальний постійний перепад тиску;
• Висока ефективність видалення немагнітного та магнітного шламу. KVANT DisAir Dirt серії M має унікальну технологію, яка посилює магнітне поле. Сепаратор забезпечує достатній захист насосів та інших компонентів трубної системи від магнетиту. Останнє покоління насосів під час роботи притягують до мокрого ротора частинки магнітного шламу. Забруднення погіршують роботу обладнання, прискорюють процес знесення. В результаті не тільки знижується продуктивність, а виникають збій та поломки. Сепаратори привертають до себе і збирають увесь шлам у своїх ємностях. Сухий карман вловлює маленькі частинки, переміщує вниз рухомим механізмом і збирає їх у нижній частині пристрою. DisTube трубка ловити не магнітні загрязнення. При відкритті зливного клапана в системі збільшується тиск, який і виштовхує зібраний шлам. Компактні розміри, простота в експлуатації, висока ефективність приладу та його довговічність говорять самі за себе.
• Гарантійний термін 36 місяців.

Технічні дані KVANT Dis Air Dirt:

• Робоча температура 120°С.
• Робоче тиск до 16 бар.
• Корпус вуглецева сталь.
• Фланцеве з'єднання: DIN PN 16.

Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.

Рекомендується встановити сепаратор KVANT Dis Air Dirt перед будь-яким компонентом системи, що вимагає захисту від забруднень.

Рекомендується здійснити встановлення сепаратора на головному зворотному трубопроводі системи опалення/кондиціонування по можливості перед будь-яким вимаганням захисту від забруднень елементом, наприклад перед насосом.

• Сепаратор KVANT Dis Air Dirt повинен встановлюватись без механічного напруження.
• Забороняється використовувати Dis Air Dirt для підтримки трубопроводу.
• Робота приладу не залежить від напрямку потоку.
• Монтажні вуха можуть використовуватись для переміщення виробу під час його встановлення.

Вибір відповідного сепаратора повітря та шламу

1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
