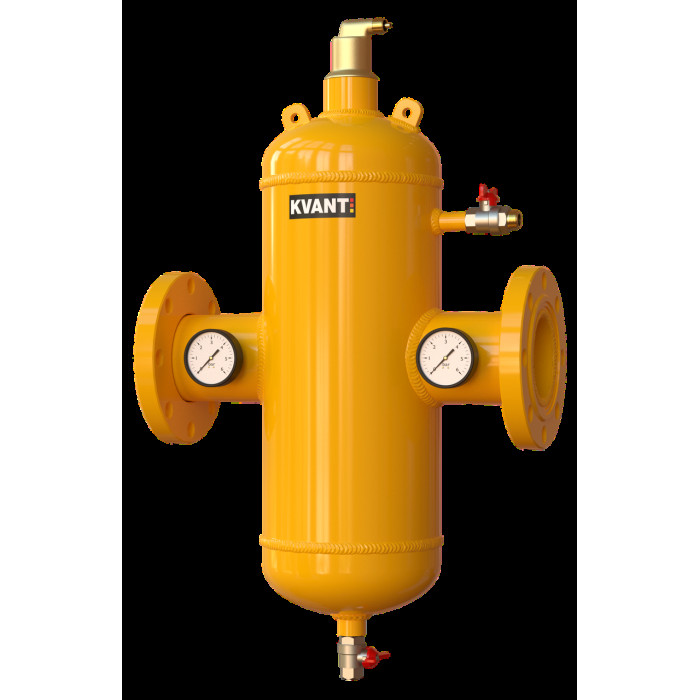

Сепаратор повітря і шламу RF.Q-500 фланц.розбір.збільшена витрата Ду500 16barKVANT DisAir DiRT

KVANT DisAir Dirt промислової серії виготовляється у сталевому корпусі з вуглецевої сталі діаметром від 50 до 600 мм. Модель Q проводиться для швидкості потоку до 3м/ c. Можливе виконання як під зварювання так і під фланцеве приєднання.

Автоматичне видалення бруду з води систем опалення/охолодження, водно-гліколевих сумішей до 50% концентрату та виробничої технічної води

Характеристики конструкції KVANT Dis Air Dirt:

1. Міцний корпус гарантує тривалий термін служби.
2. Для досягнення оптимальної сепарації шламу спеціально розроблено унікальну трубку DisTube , вона володіє дуже низьким опором потоку води.
3. Спускний кран для видалення збирався шламу, спускний клапан для видалення повітря.
4. Зібрався шлам не заважає протіканню рідини.
5. Великий обсяг для збирання шламу і повітря, тому низька періодичність його зливу або спуску повітря.

Переваги KVANT Dis Air Dirt:

• Відокремлюються та видаляються найдрібніші частинки шламу розміром від 5 мкм (=0,005 мм) для повітря від 10 мкм (=0,010 мм).
• Шлам зливається, а повітря спускається при працюючій установці;
• Не потрібно відсічних клапанів чи обхідної лінії;
• Мінімальний постійний перепад тиску;
• Гарантійний термін – 36 місяців.

Технічні дані KVANT Dis Air Dirt:

• Робоча температура 120°С.
• Робочий тиск до 16 бар.
• Корпус вуглецевої сталі.
• Фланцеве з'єднання: DIN PN 16.

Перед встановленням сепаратора забезпечте повне зняття тиску та охолодження системи.

Рекомендується встановити сепаратор KVANT Dis Air Dirt перед будь-яким компонентом системи, що потребує захисту від забруднень.

Рекомендується зробити установку сепаратора на головному зворотному трубопроводі системи опалення/кондиціювання по можливості перед будь-яким елементом, що вимагає захисту від забруднень, наприклад перед насосом.

• Сепаратор KVANT Dis Air Dirt повинен встановлюватись без механічної напруги.
• Забороняється використовувати Dis Air Dirt для підтримки трубопроводу.
• Робота приладу залежить від напрямку потоку .
• Монтажні вуха можуть використовуватись для переміщення виробу лише під час встановлення.

Вибір відповідного сепаратора повітря та шламу

1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
