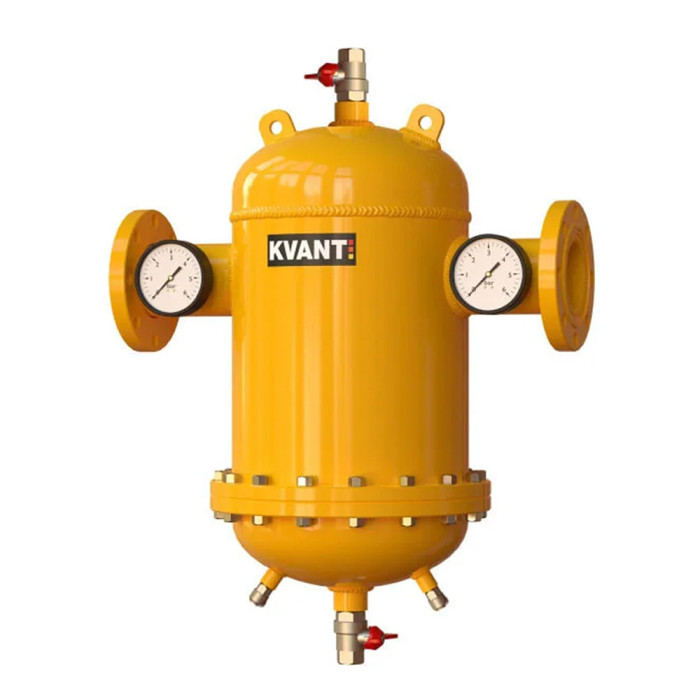

Сепаратор повітря і шламу RF.DQМ-100 фланц.розб.з збільш.вит.з маг.улов.Ду100 16bar KVANT DisAir DiRT

KVANT DisAir Dirt промислової серії виготовляється у сталевому корпусі з вуглецевої сталі діаметром від 50 до 600 мм. Модель Q проводитися для швидкості потоку до 3м/ c. Можливе виконання як під зварювання так і під фланцеве приєднання. Для старих систем з високим рівнем шламу може знадобитися заміна або чищення сепараторного елемента, для таких випадків вибирається розбірна модель. Сепаратори з магнітними уловлювачами збирають дрібні немагнітні та магнітні частинки шламу у трубних системах. Вони відрізняються зручною у використанні конструкцією, високою ефективністю роботи, унікальним рівнем безпеки.

Автоматичне видалення бруду з води систем опалення/охолодження, водно-гліколевих сумішей до 50% концентрату та виробничої технічної води

Основним елементом сепаратора є система фільтрації DisTube , яка зарекомендувала собі протягом десятиліть, дуже низький рівень втрати тиску в напрямку потоку і високий рівень втрати в поперечному напрямку, що значно зменшує турбулентність і спрямовує шлам у нижню зону спокою.

Характеристики конструкції KVANT Dis Air Dirt:

1. Міцний корпус гарантує тривалий термін служби.
2. Для досягнення оптимальної сепарації шламу спеціально розроблено унікальну трубку DisTube, вона має дуже низький опір потоку води.
3. Спускний кран для видалення шламу, клапан для спуску для видалення повітря.
4. Зібрання шламу не заважає протіканню рідини.
5. Великий обсяг для збирання шламу та повітря, тому низька періодичність його зливу або спуску повітря.

Переваги KVANT Dis Air Dirt:

• Відокремлюються та видаляються дрібні частинки шламу розміром від 5 мкм (=0,005 мм) для повітря від 10 мкм (=0,010 мм).
• Шлам зливається, а повітря спускається при працюючій установці;
• Не потрібні відсічні клапани або обхідні лінії;
• Мінімальний постійний перепад тиску;
• Гарантійний термін – 36 місяців.

KVANT DisAirDirt серії M має унікальну технологію, яка посилює магнітне поле. Сепаратор забезпечує достатню захист насосів та інших компонентів трубної системи від магнетиту. Останнє покоління насосів під час роботи притягують до мокрого ротора частинки магнітного шламу. Забруднення погіршують роботу обладнання, прискорюють процес зношування. В результаті не лише знижується продуктивність, а виникають збій та поломки. Сепаратори приваблюють собі та збирають увесь шлам у своїх ємностях. Сухий карман вловлює маленькі частинки, переміщає вниз рухомим механізмом і збирає в нижній частині пристрою. DisTube трубка ловити не магнітні загрязнення. При відкритті зливного клапана в системі збільшується тиск, який виштовхує зібраний шлам. Компактні розміри, простота в експлуатації, висока ефективність приладу та його довговічність говорять самі за себе.

Технічні дані KVANT DisAir Dirt:

• Робоча температура 120°С.
• Робоче тиск до 16 бар.
• Корпус вуглецева сталь.
• Фланцеве з'єднання: DIN PN 16.

Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.

Рекомендується встановити сепаратор KVANT DisAir Dirt перед будь-яким компонентом системи, що вимагає захисту від забруднень.

Рекомендується зробити установку сепаратора на головному зворотному трубопроводі системи опалення/кондиціювання по можливості перед будь-яким елементом, що вимагає захисту від забруднень, наприклад перед насосом.

• Сепаратор KVANT DisAir Dirt повинен встановлюватись без механічного напруження.
• Забороняється використовувати DisAir Dirt для підтримки трубопроводу.
• Робота приладу не залежить від напряму потоку.
• Монтажні вуха можуть використовуватися для переміщення виробу лише під час встановлення.

Вибір відповідного сепаратора повітря та шламу

1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
