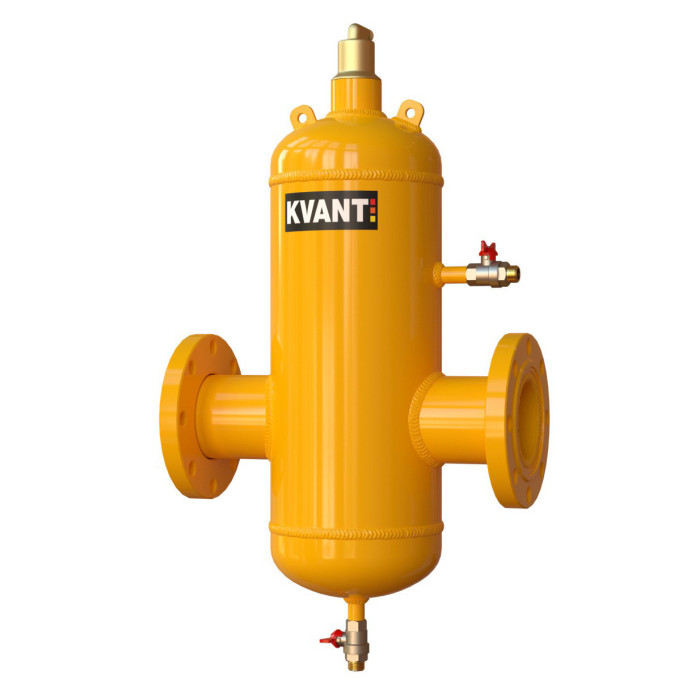

Сепаратор повітря (деаератор)ТF-65 фланцевий Ду 65 16бар KVANT DisAir

KVANT DisAir промислової серії виготовляється у сталевому корпусі з вуглецевої сталі діаметром від 50 до 600 мм. Стандартна модель виробляється для швидкості потоку до 1,5 м/с і Q для швидкості потоку до 3м/c. Можливе виконання як під зварювання так і під фланцеве приєднання.

Автоматичне видалення бруду з води систем опалення/охолодження, водно-гліколевих сумішей до 50% концентрату та виробничої технічної води

Зважаючи на те, що мікропухирці вільно переміщуються з потоком по системі, потрібні особливі запобіжні заходи для того, щоб удалити з системи. Корпус сепаратора має більший поперечний переріз, ніж перетин приєднання, а також усередині сепаратора поток проходить через систему сіток утворюючи турбулентність і направляючи мікропухирців у верхню зону спокою і далі віддаляються через деаераційний клапан.

Основним елементом сепаратора є система фільтрації DisTube , яка зарекомендувала собі протягом десятиліть, дуже низький рівень втрати тиску в напрямку потоку і високий рівень втрати в поперечному напрямку, що значно зменшує турбулентність і направляє мікропухирців повітря у верхню зону спокою.

Характеристики конструкції KVANT DisAir:

1. Міцний корпус гарантує тривалий термін служби.
2. Для досягнення оптимальної сепарації повітря спеціально розроблено унікальну трубку DisTube , вона володіє дуже низьким опором потоку води.
3. Спускний клапан для видалення зібрався повітря.
4. Зібрався повітря не заважає протіканню рідини.
5. Великий обсяг для збирання повітря, тому низька періодичність його спуску.

Переваги KVANT DisAir:

• Відокремлюються та видаляються найдрібніші частинки повітря розміром від 10 мкм (=0,010 мм);
• Працює повністю в автоматичному режимі;
• Обслуговування займає не більше 5 секунд;
• Повний спектр з точки зору робочих тисків забезпечує довгострокове та належне функціонування теплогенераторів, термостатичних клапанів.
• Повітря спускається при працюючій установці;
• Не потрібні відсічні клапани або обхідні лінії;
• Мінімальний постійний перепад тиску;
• Довгостроковий результат зниження ризиків дефектів та збоїв;
• Гарантійний термін 36 місяців.

Технічні дані KVANT DisAir:

• Робоча температура 120°С.
• Робоче тиск до 16 бар.
• Корпус вуглецева сталь.
• Фланцеве з'єднання: DIN PN 16.

Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.

Рекомендується встановити сепаратор KVANT DisAir перед будь-яким компонентом системи, що вимагає захисту від забруднень.

Рекомендується здійснити встановлення сепаратора на головному зворотному трубопроводі системи опалення/кондиціонування по можливості перед будь-яким вимаганням захисту від забруднень елементом, наприклад перед насосом.

• Сепаратор KVANT DisAir повинен встановлюватись без механічного напруження.
• Забороняється використовувати DisAir для підтримки трубопроводу.
• Робота приладу не залежить від напрямку потоку.
• Монтажні вуха можуть використовуватись для переміщення виробу під час його встановлення.

Вибір відповідного сепаратора повітря

1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
