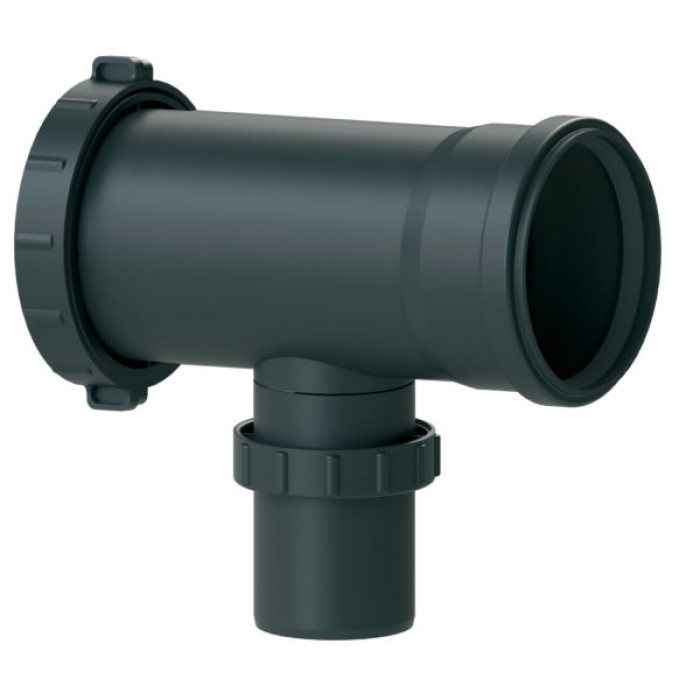

Кінцевий елемент із зворотним клапаномD200/125 Almeva

Кінцевий елемент зворотним клапаном D200/125

Довжина колектора-195мм

Діаметр відведення – 125мм

Товщина стінки – 3мм

Діаметр колектора-200мм

Комплектується зворотним клапаном

Збирається за системою Axial.

Опис

Елемент каскадного димоходу із зворотним клапаном для кожного водогрійного котла

Містить у своєму конструктиві загальний колектор (D200мм) газів, що відходять, відвід (D125мм) для підключення котла з вбудованим зворотним клапаном, кінцевий елемент з заглушкою ревізійного отвору.

Застосовується як завершальний елемент горизонтального каскадного димоходу багатокотлової установки.

Застосовується разом із трубчастим елементом 87°, разом із ним даний кінцевий елемент утворює горизонтальну ділянку каскадного димоходу для двокотлової установки.

Залежно від кількості трубчастих елементів 87° можна організовувати каскадний димар для трикотлової, чотирикотлової установок.

Для правильного підбору внутрішнього перерізу загального колектора димоходу необхідно проводити аеродинамічний розрахунок.

Також можна організовувати каскадний димар для п'ятикотлової та шестикотлової установки, з попереднім прорахунком аеродинаміки.

Цей елемент входить до системи видалення продуктів згоряння з численним підключенням/каскадом.

Системи димовідведення із пластмаси (жорсткий пластик) ZK01946.

Кінцевий елемент із зворотним клапаном D200/125 – входить до складу комплектації димоходу, що експлуатується в режимі забору повітря для горіння з приміщення, в якому встановлена багатокотлова установка. Дані димарі експлуатуються з надлишковим тиском.
Кожен елемент димоходу має маркування CE та вироблений згідно з EN 14471.
