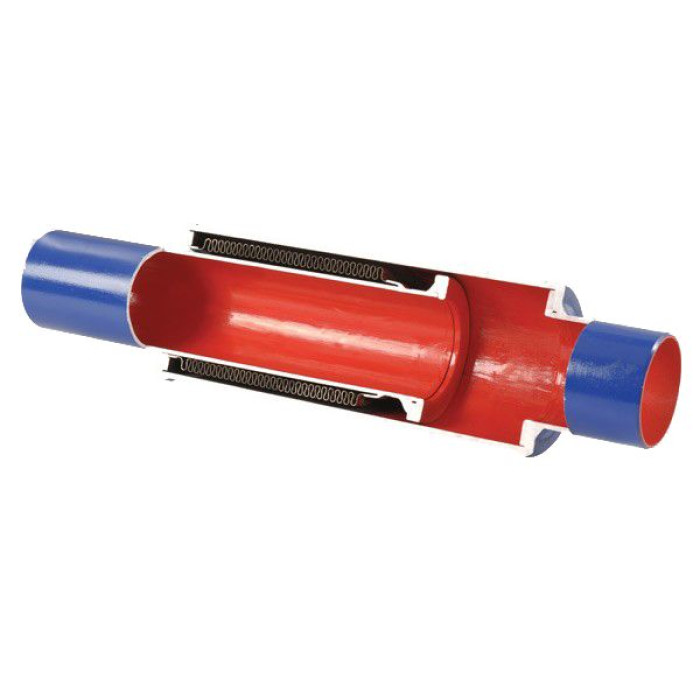

Компенсатор зовнішнього тиску (DBKF)

Для поглинання великих зсувів у довгих трубопроводах використовують компенсатори з великою кількістю гофрів у сильфоні. Принаймні збільшення довжини сильфона зростає ризик деформації компенсатора. Найкраще вирішення цієї проблеми — це застосування сильфонного компенсатора зовнішнього тиску з напрямною втулкою. Крім того, він використовується там, де потрібен високий рівень безпеки при застосуванні рідин (наприклад, гарячої олії і т.д.). Встановлення компенсатора залежить від напрямку руху рідини.

Сильфонний компенсатор із захисним кожухом проводиться зі стандартними величинами зміщення 30, 60, 90 та 120 мм, але можливе виготовлення з іншими величинами зміщення за спеціальним запитом.

Проектування та виробництво базуються на стандартах EJMA. Значення тиску та температури відповідно до стандарту DIN 2401.

*Ця модель поставляється лише на замовлення. Орієнтовний термін виготовлення 4-6 тижнів.

Телефонуйте нам за вказаними телефонами, і ми з радістю підкажемо Вам точну вартість на сьогодні, терміни поставки або підберемо відповідну модель, яка є в наявності.

Опис сильфонного компенсатора зовнішнього тиску

• Виготовляються з нержавіючої сталі відповідно до DIN 17440.
• Фітинги виготовляються із вуглецевої або нержавіючої сталі.
• З'єднання: фіксований фланець, з'єднання під приварювання.
• Номінальний діаметр: DN 25(1”) – DN 1500 (60”).
• Робочий тиск: Pmax 16 бар. Pn 25 бар і вище — під замовлення.
• Діапазон температур: залежно від матеріалу — від -10 °С до + до 550 ° C.

Застосування сильфонного компенсатора із зовнішнім тиском

• Усі види теплового та механічного розширення трубопроводу.
• Широко використовуються на підземних трубопроводах.
• Часто застосовуються у геотермальних системах.
