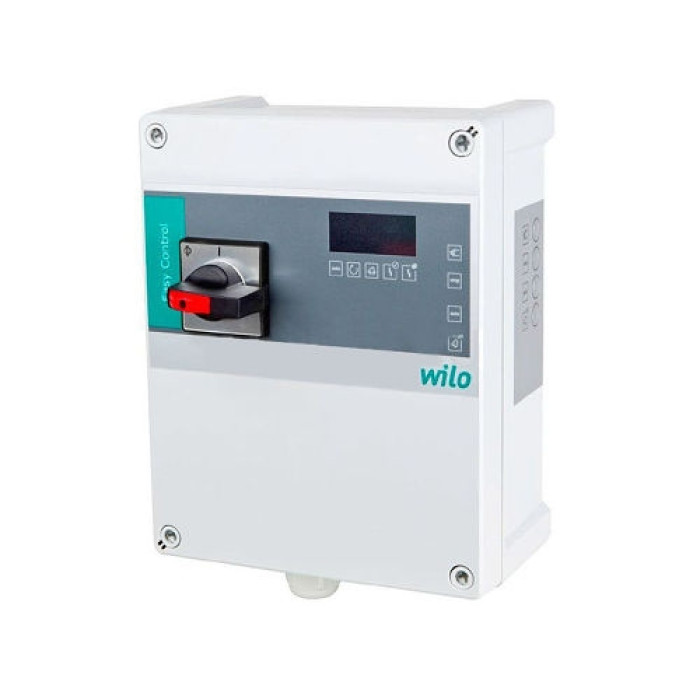

Мікропроцесорний прилад керування для залежить від рівня керування максимум двома занурювальними насосами.
Оснащення/функція
Функції
- Режим роботи «Опорожнення»: Використовується для спорожнення каналізаційних колодязів у системах водовідведення
- Регульований захист від навантаження
- Датчик контролю температури обмотки електродвигуна
- Функція короткочасного запуску насоса на 2 з
- Настроюваний час затримки вимкнення до 120 сек.
- Зміна насосів після кожного запуску (при використанні приладу керування для 2 насосів)
- Перевірка напряму обертання
- Сигналізація високого рівня води з функцією примусового включення насоса(-ів)
- Накопичувач несправностей для збереження в пам'яті останньої помилки
- Розширений обсяг функцій під час використання на водопідйомних установках; наприклад, індикація терміну проведення технічного обслуговування
Оснащення
- Головний вимикач (залежно від виконання)
- Панель керування з кнопками
- Індикація актуального робочого стану та несправностей за допомогою світлодіодів
- Регульована електронна система контролю подачі живлення на електродвигун
- Налаштування окремих функцій за допомогою DIP-перемикача та потенціометра
- Вбудований енергонезалежний зумер аварійної сигналізації з акумулятором 9 В (придбається опціонально як приладдя)
Розшифрування найменування
|
Приклад:
|
Wilo-Control MS-L 1x4kW-DOL-x
|
|
Control
|
Прилад керування
|
|
MS
|
Серія Micro Control
|
|
L
|
Виконання «Lift» для застосування під час підйому води
|
|
1
|
Кількість насосів, що підключаються
|
|
4 кВт
|
Максимальна номінальна потужність P2 на кожному насосі
|
|
DOL
|
Тип пуску: Прямий пуск
|
|
x
|
Варіанти виконання: без стандартного виконання з головним вимикачем S = з кабелем та штекером без головного вимикача O = без кабелю, штекера та головного вимикача (мережевий роз'єднувач повинен бути зовнішнім!)
|
- Підключення до мережі: 1~230В, 50/60Гц або 3~400В, 50/60Гц
- Максимальна номінальна потужність P2 на кожен насос: 4,0 кВт
- Макс. розрахунковий струм IN на кожен насос: 12 A
- Тип включення: пряме
- Керуюча напруга: 24 В пост. струму
- Температура навколишнього середовища/робоча температура: від -30°C до +60°C
- Температура зберігання: від -30 C до +60 C
- Макс. відносна вологість повітря: 90%, без конденсації
- Макс. комутаційна здатність контакту аварійної сигналізації/SSM: 250 В~, 1 А
- Клас захисту: IP54
- Електрична безпека: Ступінь забруднення II
- Матеріал корпусу: Полікарбонат, стійкий до УФ-променів
Тип
Керований мікропроцесором прилад для залежного від рівня керування одним, двома або трьома занурювальними насосами за допомогою вимикачів поплавця для визначення рівня. Введення параметрів здійснюється за допомогою DIP-перемикача та потенціометра.
Входи
1 – 2 цифрових входів* для поплавкових вимикачів (насос увімкн./вимк.)
1 цифровий вхід для сигналізації затоплення з вимикачем поплавця (сигналізація високого рівня води)
1 входу* для системи контролю температури обмотки біметалевими датчиками температури. Підключення датчиків PTC неможливе!
Виходи
1 безпотенційний контакт для узагальненої сигналізації несправності (SSM)
1 безпотенційний контакт для сигналізації високого рівня води (при використанні приладу керування для 2 насосів)
* Залежно від макс. кількості насосів, що підключаються!
Увага! Датчики сигналів встановлюються із зовнішнього боку. Прилади керування не захищені від вибуху і можуть використовуватися лише поза вибухонебезпечною зоною. Датчики сигналів у вибухонебезпечних зонах повинні підключатися іскробезпечним електричним ланцюгом, наприклад через бар'єр Зенера або вибухозахисне розділове реле. Пряме підключення насосів до вибухонебезпечних зон не допускається!
