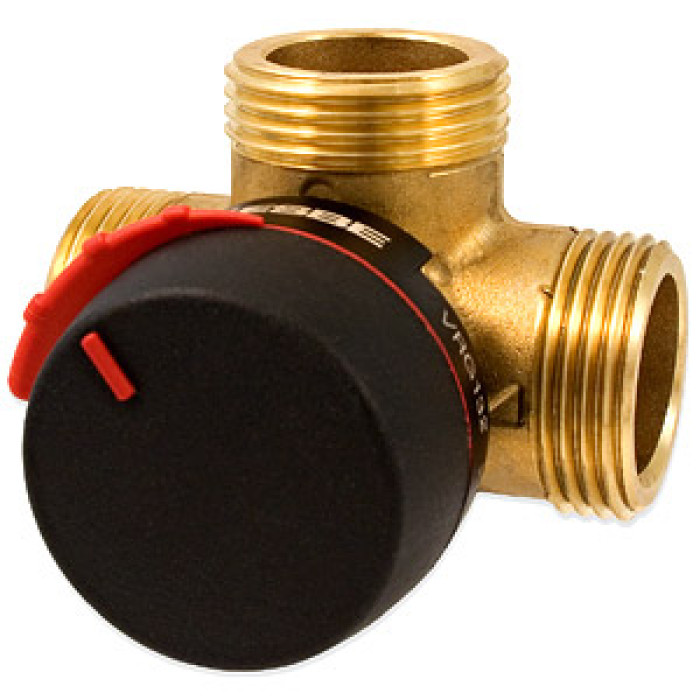

Триходовий кран ESBE VRG131 DN15 1/2″ kvs 0.63 (11600200)

ВИКОРИСТАННЯ Серія клапанів VRG130 виробництва компанії ESBE є групою компактних змішувальних клапанів, що мають низький витік і зроблені зі спеціального латунного сплаву (DZR), що дозволяє їх використання в системах гарячого водопроводу.

СЕРВІС І ОБСЛУГОВУВАННЯ Вузька та компактна конструкція клапана забезпечує легкий доступ інструменту при складанні та розбиранні клапана. Є ремонтний комплект основних компонентів. Додаткове прокладання може бути встановлене як додаткове ущільнення валу без зливу системи або демонтаж клапана у випадку, якщо система не знаходиться під тиском

ПРИКЛАДИ УСТАНОВКИ Усі наведені приклади установок можуть бути дзеркально відображені. Шкала позиції клапана може бути перевернута та повернена для різних варіантів монтажу і повинна бути встановлена у правильній позиції, як показано в інструкції з встановлення. Символи, марковані на отворах клапана (???), знижують ризик неправильної установки.

Для легшого ручного управління клапанами, вони обладнані рукоятками та обмежувачами кута повороту 90. Шкала позиції клапана може бути переключена та повернена, забезпечуючи широкий вибір монтажних положень. Разом з приводами серії ESBE ARA600, клапани VRG130, крім того, легко обладнати автоматичним керуванням і вони мають надзвичайну точність регулювання завдяки унікальному з’єднанню клапан-привід. Для складніших контрольних функцій використовуються контролери ESBE серії 90, що розширюють сфери застосування.

Клапани ESBE VRG130 випускаються розмірами DN15–50 з внутрішнім різьбленням, розмірами DN15 –50 із зовнішнім різьбленням та з компресійними фітингами для труб зовнішнім діаметром 22 та 28 мм.

КЛАПАН VRG130 СПРОЕКТУВАНИЙ ДЛЯ

• Опалення
• Комфортного охолодження
• Питного водоспоживання
• Опалення підлог
• Нагріву від сонячних панелей
• Вентиляції
• Зональних опалювальних систем

ПІДХОДНІ ПРИВОДИ

Клапани серії VRG130 можуть легко підключатися з приводами ESBE:

• Серії ARA600
• Серії 90
• Серії 90C
• Серії 90K

• Клас тиску: PN10
• Момент сили (при номінальному тиску), DN15-32:< 3 Нм
• DN40-50:< 5 Нм
• Робочий тиск: 1 МПа
• Тиск блокування: 200 кПа
• З’єднання, Внутрішнє різьблення: EN 10226-1
• Зовнішнє різьблення: ISO 228/1
• Компресійний фітінг: EN 1254-2
• Відповідність: PED 97/23/EC, стаття 3.3
• Температура теплоносія,
  макс. (постійно): +110 °C
  макс. (тимчасово): +130 °C мін.: -10 °C
• Витік через закритий клапан, % від потоку,
  Змішувальний:< 0.05%
  Відвідний:< 0.02%
• Макс. диференційне падіння тиску,
  Змішувальний: 100 кПа
  Відвідний: 200 кПа
• Діапазон регулювання Kv/Kv хв, A-AB: 100
• Матеріал,
  Корпус клапана: Стійка до корозії латунна поверхня,
  DZR золотник: Зносостійка латунна поверхня
  Шток та втулка: PPS композит
  Ущільнювальні прокладки: EPDM
• DN 15
• Kvs 0.63
• Приєднання Rp 1/2”
