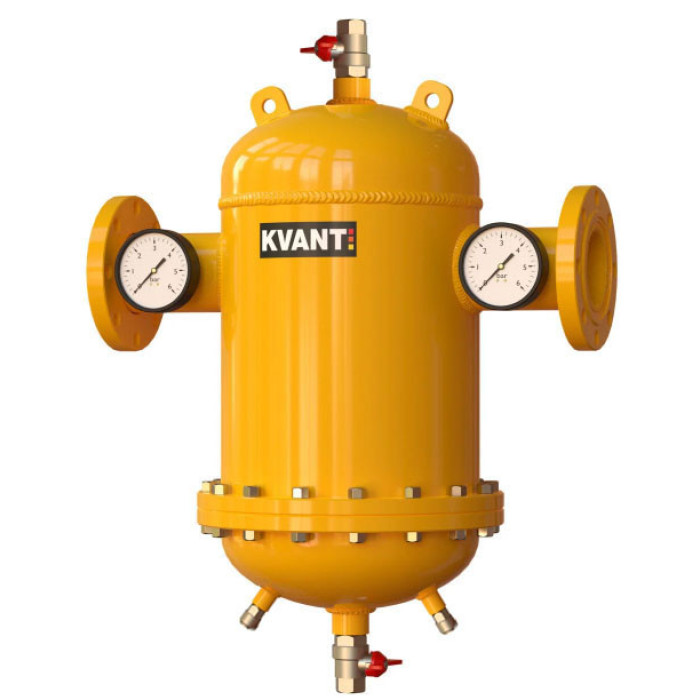

Сепаратор шлама дешламатор DTF.DQM-80 фланц.разб.сбил.вытр.из маг.улов. Ду80,16бар KVANT Dis DiRT

KVANT DisDirt промислової серії виготовляється в сталевому корпусі з вуглецевої сталі діаметром від 50 до 600 мм. Модель Q проводиться для швидкості потоку до 3м/c. Можливе виконання як під зварювання так і під фланцеве приєднання. Для старих систем з високим рівнем шламу може знадобитися заміна або чищення сепараторного елемента, для таких випадків вибирається розбірна модель.

Автоматичне видалення бруду з води систем опалення / охолодження, водно-гліколевих сумішей до 50% концентрату і виробничої технічної води

Характеристики конструкції KVANT DisDirt:

• Міцний корпус гарантує тривалий термін служби.
• Для досягнення оптимальної сепарації шламу спеціально розроблена унікальна трубка DisTube, вона володіє дуже низьким опором потоку води.
• Спускний кран для видалення зібрався шламу.
• Зібрався шлам не заважає протіканню рідини.
• Великий обсяг для збору шламу, тому низька періодичність його зливу.
• Рухомий механізм для видалення магнітних частинок шляхом переміщення шламу в нижню частину пристрою.

Переваги KVANT DisDirt:

• Відокремлюються і видаляються найдрібніші частинки розміром від 5 мкм (=0,005 мм);
• Забезпечує відмінну захист дорогих компонентів системи труб, насосів з мокрим ротором.
• Прості в експлуатації: відтягуючи механізм вниз, ви легко видалити накопичився шлам.
• Магніт не треба виймати з сепаратора, він не потребує технічного обслуговування.
• Надійні, герметичні, обладнані великою ємністю для збору бруду.
• Шлам зливається при працюючій установці;
• Не потрібно відсічних клапанів або обхідний лінії;
• Мінімальний постійний перепад тиску;
• Висока ефективність видалення немагнітного і магнітного шламу. KVANT DisDirt серії M володіє унікальною технологією, яка посилює магнітне поле.Сепаратор забезпечує достатній захист насосів та інших компонентів трубної системи від магнетиту. Останнє покоління насосів під час роботи притягують до мокрого ротору частинки магнітного шламу. Забруднення погіршують роботу обладнання, прискорюють процес зносу. У результаті не тільки знижується продуктивність, а виникають збій і поломки. Сепаратори привертають до себе і збирають весь шлам у своїх ємностях. Сухий кишеню вловлює маленькі частинки, переміщує вниз рухомим механізмом і збирає їх в нижній частині пристрою. DisTube трубка ловить не магнітні забруднення. При відкритті зливного клапана в системі збільшується тиск, який і виштовхує зібраний шлам. Компактні розміри, простота в експлуатації, висока ефективність приладу і його довговічність говорять самі за себе.
• Гарантійний термін 36 місяців.

Технічні дані KVANT DisDirt:

• Робоча температура до 120°С.
• Робочий тиск до 16 бар.
• Корпус вуглецева сталь.
• Фланцеве з'єднання: з DIN PN 16.

Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.

Рекомендується встановити сепаратор KVANT DisDirt перед будь-яким компонентом системи, що вимагає захисту від забруднень.

Рекомендується здійснити установку сепаратора на головному зворотному трубопроводі системи опалення / кондиціонування по можливості перед будь-які вимагають захисту від забруднень елементом, наприклад перед насосом.

• Сепаратор KVANT DisDirt  повинен встановлюватися без механічного напруження.
• Забороняється використовувати DisDirt для підтримки трубопроводу.
• Робота приладу не залежить від напрямку потоку .
• Монтажні вуха можуть використовуватися для переміщення виробу під час його встановлення.

Вибір відповідного сепаратора шламу

1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
