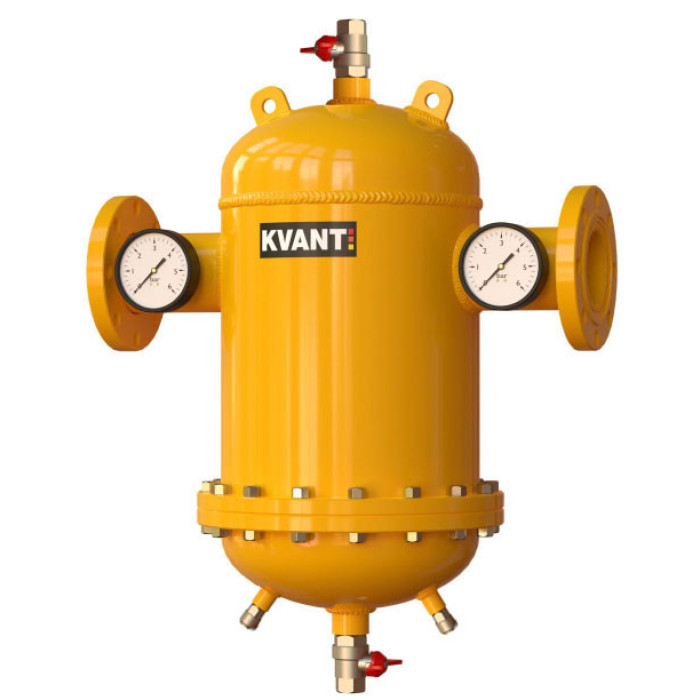

KVANT DisDirt серія DTF.DM
KVANT DisDirt
промислової серії виготовляється в сталевому корпусі з вуглецевої сталі діаметром від 50 до 600 мм. Стандартна модель виробляється для швидкості потоку до 1,5 м/с і модель
Q для швидкості потоку до 3м/c. Можливе виконання як під зварювання так і під фланцеве приєднання. Для старих систем з високим рівнем шламу може знадобитися заміна або чищення сепараторного елемента, для таких випадків вибирається розбірна модель.
Автоматичне видалення бруду з води систем опалення / охолодження, водно-гліколевих сумішей до 50% концентрату і виробничої технічної води
Характеристики конструкції KVANT DisDirt:
- Міцний корпус гарантує тривалий термін служби.
- Для досягнення оптимальної сепарації шламу спеціально розроблена унікальна трубка
DisTube
, вона володіє дуже низьким опором потоку води.
- Спускний кран для видалення зібрався шламу.
- Зібрався шлам не заважає протіканню рідини.
- Великий обсяг для збору шламу, тому низька періодичність його зливу.
- Рухомий механізм для видалення магнітних частинок шляхом переміщення шламу в нижню частину пристрою.
Переваги KVANT DisDirt:
- Відокремлюються і видаляються найдрібніші частинки розміром від 5 мкм (=0,005 мм);
- Забезпечує відмінну захист дорогих компонентів системи труб, насосів з мокрим ротором.
- Прості в експлуатації: відтягуючи механізм вниз, ви легко видалити накопичився шлам.
- Магніт не треба виймати з сепаратора, він не потребує технічного обслуговування.
- Надійні, герметичні, обладнані великою ємністю для збору бруду.
- Шлам зливається при працюючій установці;
- Не потрібно відсічних клапанів або обхідний лінії;
- Мінімальний постійний перепад тиску;
- Висока ефективність видалення немагнітного і магнітного шламу.
KVANT DisDirt
серії M
володіє унікальною технологією, яка посилює магнітне поле.Сепаратор забезпечує достатній захист насосів та інших компонентів трубної системи від магнетиту. Останнє покоління насосів під час роботи притягують до мокрого ротору частинки магнітного шламу. Забруднення погіршують роботу обладнання, прискорюють процес зносу. У результаті не тільки знижується продуктивність, а виникають збій і поломки. Сепаратори привертають до себе і збирають весь шлам у своїх ємностях. Сухой карман улавливает маленькие частицы, перемещает вниз подвижным механизмом и собирает их в нижней части устройства. DisTube
трубка ловит не магнитные загрязнения. При открытии сливного клапана в системе увеличивается давление, которое и выталкивает собранный шлам. Компактные размеры, простота в эксплуатации, высокая эффективность прибора и его долговечность говорят сами за себя.
- Гарантийный срок 36 месяцев.
|
Серия
|
DTF.DM
|
|
Область применения
|
Для систем кондиционирования, для обогрева пола, для систем отопления
|
|
A
|
1"
|
|
А1
|
1/2"
|
|
H(мм)
|
550
|
|
L(мм)
|
350
|
|
Максимальное рабочее давление (бар)
|
16
|
|
Вариант монтажа
|
Горизонтальный
|
|
Очищення робочого середовища (мкм)
|
5
|
|
Максимальна температура рідини (°C)
|
120
|
|
Розрахункова швидкість потоку робочого середовища (м/с)
|
1,5
|
|
Максимальна швидкість потоку (л/c)
|
3,5
|
|
Пропускна здатність Q(м3/год)
|
12,5
|
|
З'єднання (DN)
|
50
|
|
Призначення
|
Видалення шламу з теплоносія
|
|
Тип корпусу
|
Розбірної
|
|
Матеріал
|
Вуглецева сталь
|
|
Варіант приєднання
|
Фланцеве
|
Технічні дані KVANT DisDirt:
- Робоча температура до 120°С.
- Робочий тиск до 16 бар.
- Корпус вуглецева сталь.
- Фланцеве з'єднання: з DIN PN 16.
Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.
Рекомендуется установить сепаратор
KVANT
DisDirt
перед любым компонентом системы, требующем защиты от загрязнений.
Рекомендуется произвести установку сепаратора на главном обратном трубопроводе системы отопления / кондиционирования по возможности перед любым требующим защиты от загрязнений элементом, например перед насосом.
- Сепаратор
KVANT
DisDirt
должен устанавливаться без механического напряжения.
- Запрещается использовать DisDirt для поддержки трубопровода.
- Работа прибора не зависит от направления потока .
- Монтажные уши могут использоваться для перемещения изделия только во время его установки.
Вибір відповідного сепаратора шламу
1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
Таблиця витрати потоку для сепараторів шламу KVANT DisDirt
