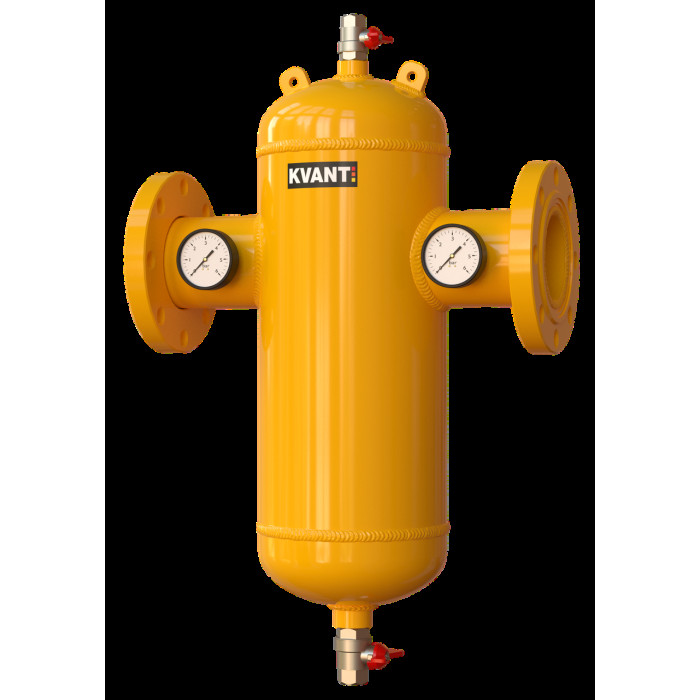

KVANT DisDirt серія DTF
KVANT DisDirt промислової серії виготовляється в сталевому корпусі з вуглецевої сталі діаметром від 50 до 600 мм. Стандартна модель виробляється для швидкості потоку до 1,5 м/с і модель Q для швидкості потоку до 3м/c. Можливе виконання як під зварювання так і під фланцеве приєднання.
Автоматичне видалення бруду з води систем опалення / охолодження, водно-гліколевих сумішей до 50% концентрату і виробничої технічної води
Характеристики конструкції KVANT DisDirt:
1. Міцний корпус гарантує тривалий термін служби.
2. Для досягнення оптимальної сепарації шламу спеціально розроблена унікальна трубка DisTube, вона володіє дуже низьким опором потоку води.
3. Спускний кран для видалення зібрався шламу.
4. Зібрався шлам не заважає протіканню рідини.
5. Великий обсяг для збору шламу, тому низька періодичність його зливу.
Переваги KVANT DisDirt:
- Відокремлюються і видаляються найдрібніші частинки розміром від 5 мкм (=0,005 мм);
- Шлам зливається при працюючій установці;
- Не потрібно відсічних клапанів або обхідний лінії;
- Мінімальний постійний перепад тиску;
- Гарантійний термін 36 місяців.
Серія |
DTF |
Область застосування
|
Для систем кондиціонування, обігріву підлоги, для систем опалення |
A |
1" |
А1 |
1/2" |
H(мм) |
900 |
L(мм) |
635 |
Максимальний робочий тиск (бар) |
16 |
Варіант монтажу |
Горизонтальний |
Очищення робочого середовища (мкм) |
5 |
Максимальна температура рідини (°C) |
120 |
Розрахункова швидкість потоку робочого середовища (м/с) |
1,5 |
Максимальна швидкість потоку (л/c) |
3,5 |
Пропускна здатність Q(м3/год) |
72 |
З'єднання (DN) |
125 |
Призначення
|
Видалення шламу з теплоносія |
Тип корпусу |
Цільний |
Матеріал |
Вуглецева сталь |
Варіант приєднання |
Фланцеве |
Технічні дані KVANT DisDirt:
- Робоча температура до 120°С.
- Робочий тиск до 16 бар.
- Корпус вуглецева сталь.
- Фланцеве з'єднання: з DIN PN 16.
Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.
Рекомендується встановити сепаратор KVANT DisDirt перед будь-яким компонентом системи, що вимагає захисту від забруднень.
Рекомендуется произвести установку сепаратора на главном обратном трубопроводе системы отопления / кондиционирования по возможности перед любым требующим защиты от загрязнений элементом, например перед насосом.
- Сепаратор KVANT DisDirt должен устанавливаться без механического напряжения.
- Запрещается использовать DisDirt для поддержки трубопровода.
- Работа прибора не зависит от направления потока .
- Монтажные уши могут использоваться для перемещения изделия только во время его установки.
Выбор соответствующего сепаратора шлама
1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
