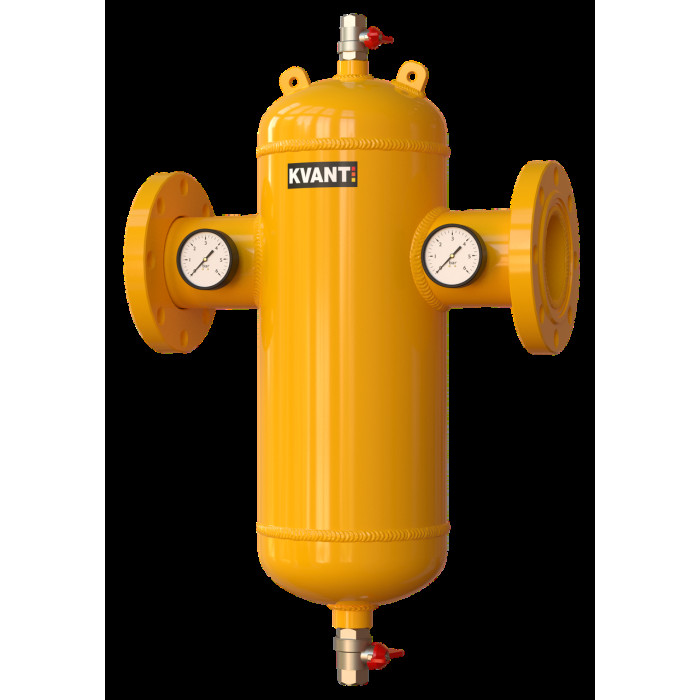

KVANT DisDirt серия DTF
KVANT DisDirt промышленной серии производится в стальном корпусе из углеродной стали диаметром от 50 до 600 мм. Стандартная модель производится для скорости потока до 1,5 м/с и модель Q для скорости потока до 3м/c. Возможно исполнение как под сварку так и под фланцевое присоединение.
Автоматическое удаление грязи из воды систем отопления / охлаждения, водно-гликолевых смесей до 50% концентрата и производственной технической воды
Характеристики конструкции KVANT DisDirt:
1. Міцний корпус гарантує тривалий термін служби.
2. Для досягнення оптимальної сепарації шламу спеціально розроблена унікальна трубка DisTube, вона володіє дуже низьким опором потоку води.
3. Спускний кран для видалення зібрався шламу.
4. Зібрався шлам не заважає протіканню рідини.
5. Великий обсяг для збору шламу, тому низька періодичність його зливу.
Переваги KVANT DisDirt:
- Відокремлюються і видаляються найдрібніші частинки розміром від 5 мкм (=0,005 мм);
- Шлам зливається при працюючій установці;
- Не потрібно відсічних клапанів або обхідний лінії;
- Мінімальний постійний перепад тиску;
- Гарантійний термін 36 місяців.
Серія |
DTF |
Область застосування
|
Для систем кондиціонування, обігріву підлоги, для систем опалення |
A |
1" |
А1 |
1/2" |
H(мм) |
700 |
L(мм) |
475 |
Максимальний робочий тиск (бар) |
16 |
Варіант монтажу |
Горизонтальний |
Очищення робочого середовища (мкм) |
5 |
Максимальна температура рідини (°C) |
120 |
Розрахункова швидкість потоку робочого середовища (м/с) |
1,5 |
Максимальна швидкість потоку (л/c) |
3,5 |
Пропускна здатність Q(м3/год) |
47 |
З'єднання (DN) |
100 |
Призначення
|
Удаление шлама из теплоносителя |
Тип корпуса |
Цельный |
Материал |
Углеродистая сталь |
Вариант подсоединения |
Фланцевое |
Технические данные KVANT DisDirt:
- Рабочая температура до 120°С.
- Рабочее давление до 16 бар.
- Корпус углеродистая сталь.
- Фланцевое соединение: по DIN PN 16.
Перед проведением установки сепаратора обеспечьте полное снятие давления и охлаждение системы.
Рекомендуется установить сепаратор KVANT DisDirt перед любым компонентом системы, требующем защиты от загрязнений.
Рекомендуется произвести установку сепаратора на главном обратном трубопроводе системы отопления / кондиционирования по возможности перед любым требующим защиты от загрязнений элементом, например перед насосом.
- Сепаратор KVANT DisDirt должен устанавливаться без механического напряжения.
- Запрещается использовать DisDirt для поддержки трубопровода.
- Работа прибора не зависит от направления потока .
- Монтажные уши могут использоваться для перемещения изделия только во время его установки.
Выбор соответствующего сепаратора шлама
1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
