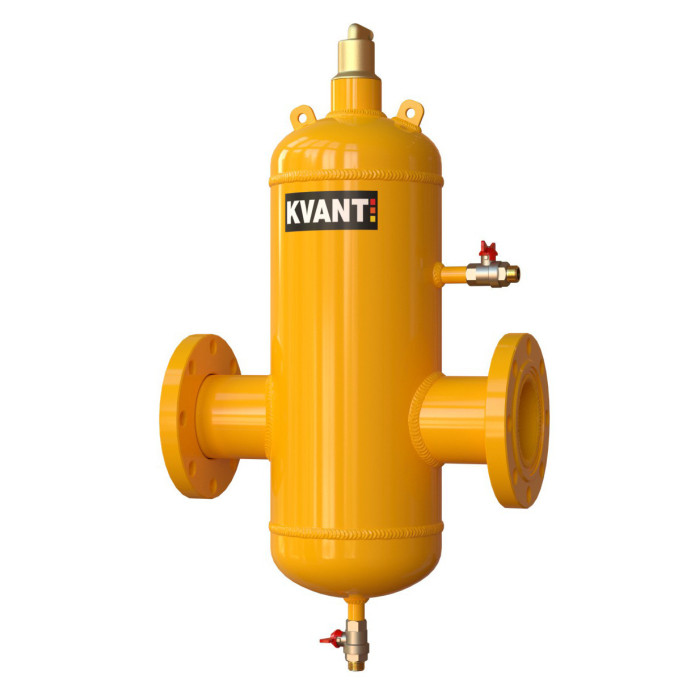

KVANT серія EC
KVANT ЕС промислової серії виготовляється в сталевому корпусі з вуглецевої сталі діаметром від 50 до 250 мм. Дана модель виробляється для швидкості потоку до 1,5 м/с. Можливе виконання як під зварювання так і під фланцеве приєднання.
Автоматичне видалення бруду з води систем опалення / охолодження, водно-гліколевих сумішей до 50% концентрату і виробничої технічної води.
Зважаючи на те, що мікропухирців вільно переміщуються з потоком по системі, потрібні особливі запобіжні заходи для того, щоб видалити з системи. Корпус сепаратора має більший поперечний переріз, ніж перетин приєднання, а також усередині сепаратора потік проходить через вертикальний циліндричний фільтруючий елемент із нержавіючої сталі, утворюючи турбулентність і направляючи мікропухирців у верхню зону спокою і далі віддаляються через деаэрационный клапан.
Характеристики конструкції KVANT EC:
1. Міцний корпус гарантує тривалий термін служби.
2. Спускний клапан для видалення повітря, що зібралося.
3. Повітря, що зібралося не заважає протіканню рідини.
4. Великий обсяг для збирання повітря, тому низька періодичність його спуску.
Переваги KVANT EC:
- Відокремлюються і видаляються найдрібніші частинки повітря розміром від 50 мкм (=0,050 мм);
- Працює повністю в автоматичному режимі;
- Обслуговування займає не більше 5 секунд;
- Повний спектр з точки зору робочих тисків забезпечує довгострокове і належне функціонування теплогенераторів, термостатичних клапанів.
- Повітря спускається при працюючій установці;
- Не потрібно відсічних клапанів або обхідний лінії;
- Мінімальний постійний перепад тиску;
- Довгостроковий результат зниження ризиків дефектів і збоїв;
- Гарантійний термін 36 місяців.
|
Серія
|
ЕС
|
|
Область застосування
|
Для систем кондиціонування, обігріву підлоги, для систем опалення
|
|
A
|
1"
|
|
А1
|
1/2"
|
|
H(мм)
|
1200
|
|
L(мм)
|
775
|
|
Максимальний робочий тиск (бар)
|
10
|
|
Варіант монтажу
|
Горизонтальний
|
|
Очищення робочого середовища (мкм)
|
50
|
|
Максимальна температура рідини (°C)
|
100
|
|
Розрахункова швидкість потоку робочого середовища (м/с)
|
1,5
|
|
Максимальна швидкість потоку (л/c)
|
3,5
|
|
Пропускна здатність Q(м3/год)
|
180
|
|
З'єднання (DN)
|
200
|
|
Призначення
|
Видалення вільного повітря і бульбашок з теплоносія
|
|
Тип корпусу
|
Цільний
|
|
Матеріал
|
Вуглецева сталь
|
|
Варіант приєднання
|
Фланцеве
|
Технічні дані KVANT ЕС
- Робоча температура до 100°С.
- Робочий тиск до 10 бар.
- Корпус вуглецева сталь.
- Фланцеве з'єднання: з DIN PN 16.
Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.
Рекомендується встановити сепаратор KVANT ЕС перед будь-яким компонентом системи, що вимагає захисту від забруднень.
Рекомендується здійснити установку сепаратора на головному зворотному трубопроводі системи опалення / кондиціонування по можливості перед будь-які вимагають захисту від забруднень елементом, наприклад перед насосом.
- Сепаратор KVANT ЕС повинен встановлюватися без механічного напруження.
- Забороняється використовувати для підтримки трубопроводу.
- Робота приладу не залежить від напрямку потоку .
- Монтажні вуха можуть використовуватися для переміщення виробу під час його встановлення.
