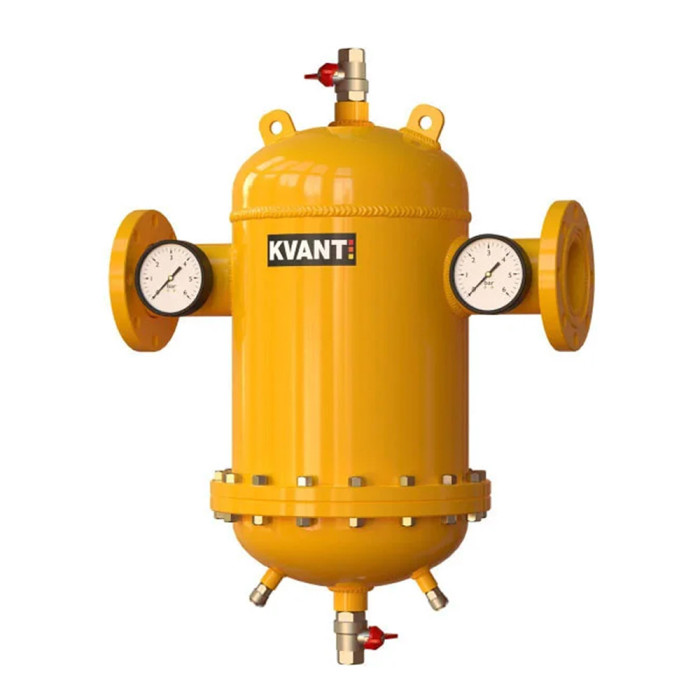

Сепаратор воздуха и шлама RF.DQМ-65 фланц.разб.с увелич.вит.с маг.улов.Ду65 16bar KVANT DisAir DiRT

KVANT DisAir Dirt промислової серії виготовляється в сталевому корпусі з вуглецевої сталі діаметром від 50 до 600 мм. Модель Q проводиться для швидкості потоку до 3м/c. Можливе виконання як під зварювання так і під фланцеве приєднання. Для старих систем з високим рівнем шламу може знадобитися заміна або чищення сепараторного елемента, для таких випадків вибирається розбірна модель. Сепаратори з магнітними уловлювачами збирають дрібні немагнітні та магнітні частинки шламу у трубних системах. Вони відрізняються зручною у використанні конструкцією, високою ефективністю роботи, унікальним рівнем безпеки.

Автоматичне видалення бруду з води систем опалення / охолодження, водно-гліколевих сумішей до 50% концентрату і виробничої технічної води

Основним елементом сепаратора є система фільтрації DisTube, яка зарекомендувала себе протягом десятиліть, вкрай низький рівень втрати тиску в напрямку потоку і високий рівень втрати в поперечному напрямку, це значно зменшує турбулентність і спрямовує шлам в нижню зону спокою.

Характеристики конструкції KVANT DisAir Dirt:

1. Міцний корпус гарантує тривалий термін служби.
2. Для досягнення оптимальної сепарації шламу спеціально розроблена унікальна трубка DisTube, вона має дуже низький опір потоку води.
3. Спускний кран для видалення шламу, спускний клапан для видалення повітря.
4. Зобраний шлам не заважає протіканню рідини.
5. Великий обсяг для збору шламу та повітря, тому низька періодичність його зливу або спуску повітря.

Переваги KVANT DisAir Dirt:

• Відокремлюються та видаляються дрібні частинки шламу розміром від 5 мкм (=0,005 мм) для повітря від 10 мкм (=0,010 мм).
• Шлам зливається, а повітря спускається при працюючій установці;
• Не потрібні відсічні клапани або обхідні лінії;
• Мінімальний постійний перепад тиску;
• Гарантійний термін – 36 місяців.

KVANT DisAirDirt серії M володіє унікальною технологією, яка посилює магнітне поле. Сепаратор забезпечує достатній захист насосів та інших компонентів трубної системи від магнетиту. Останнє покоління насосів під час роботи притягують до мокрого ротора частинки магнітного шламу. Забруднення погіршують роботу устаткування, прискорюють процес зношування. В результаті не тільки знижується продуктивність, а виникають збій та поломки. Сепаратори приваблюють себе і збирають весь шлам у своїх ємностях. Суха кишеня вловлює маленькі частинки, переміщає вниз рухомим механізмом і збирає в нижній частині пристрою. DisTube трубка ловить не магнітні забруднення. При відкритті зливного клапана в системі збільшується тиск, який виштовхує зібраний шлам. Компактні розміри, простота в експлуатації, висока ефективність приладу та його довговічність говорять самі за себе.

Технічні дані KVANT DisAir Dirt:

• Робоча температура до 120°С.
• Робочий тиск до 16 бар.
• Корпус вуглецева сталь.
• Фланцеве з'єднання: з DIN PN 16.

Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.

Рекомендується встановити сепаратор KVANT DisAir Dirt перед будь-яким компонентом системи, що вимагає захисту від забруднень.

Рекомендується зробити установку сепаратора на головному зворотному трубопроводі системи опалення/кондиціювання по можливості перед будь-яким елементом, що вимагає захисту від забруднень, наприклад перед насосом.

• Сепаратор KVANT DisAir Dirt повинен встановлюватися без механічної напруги.
• Забороняється використовувати DisAir Dirt для підтримки трубопроводу.
• Робота приладу не залежить від напряму потоку.
• Монтажні вуха можуть використовуватися для переміщення виробу лише під час встановлення.

Вибір відповідного сепаратора повітря та шламу

1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
