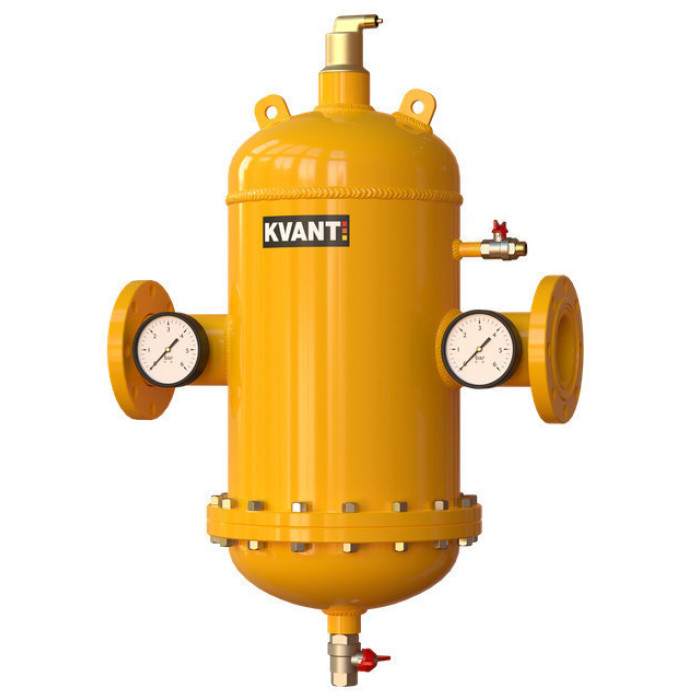

KVANT DisAir Dirt серія RF.DQ
KVANT DisAir Dirt промислової серії виготовляється в сталевому корпусі з вуглецевої сталі діаметром від 50 до 600 мм. Модель Q проводиться для швидкості потоку до 3м/c. Можливе виконання як під зварювання так і під фланцеве приєднання. Для старих систем з високим рівнем шламу може знадобитися заміна або чищення сепараторного елемента, для таких випадків вибирається розбірна модель.
Автоматичне видалення бруду з води систем опалення / охолодження, водно-гліколевих сумішей до 50% концентрату і виробничої технічної води
Характеристики конструкції KVANT DisAir Dirt:
1. Міцний корпус гарантує тривалий термін служби.
2. Для досягнення оптимальної сепарації шламу спеціально розроблена унікальна трубка DisTube, вона володіє дуже низьким опором потоку води.
3. Спускний кран для видалення зібрався шламу, спускний клапан для видалення повітря.
4. Зібрався шлам не заважає протіканню рідини.
5. Великий обсяг для збору шламу і повітря, тому низька періодичність його зливу або спуску повітря.
Переваги KVANT DisAir Dirt:
- Відокремлюються і видаляються найдрібніші частинки шламу розміром від 5 мкм (=0,005 мм) для повітря від 10 мкм (=0,010 мм).
- Шлам зливається а повітря спускається при працюючій установці;
- Не потрібно відсічних клапанів або обхідний лінії;
- Мінімальний постійний перепад тиску;
- Гарантійний термін 36 місяців.
|
Серія
|
RF.DQ
|
|
Область застосування
|
Для систем кондиціонування, обігріву підлоги, для систем опалення
|
|
A
|
1"
|
|
А1
|
1/2"
|
|
H(мм)
|
1600
|
|
L(мм)
|
635
|
|
Максимальний робочий тиск (бар)
|
16
|
|
Варіант монтажу
|
Горизонтальний
|
|
Очищення робочого середовища від шламу (мкм)
|
5
|
|
Очищення робочого середовища від повітря (мкм)
|
10
|
|
Максимальна температура рідини (°C)
|
120
|
|
Розрахункова швидкість потоку робочого середовища (м/с)
|
1,5
|
|
Максимальна швидкість потоку (л/c)
|
3,5
|
|
Пропускная способность Q(м3/час)
|
144
|
|
Соединение (DN)
|
125
|
|
Назначение
|
Удаление шлама и воздуха из теплоносителя
|
|
Тип корпуса
|
Разборной
|
|
Материал
|
Углеродистая сталь
|
|
Вариант подсоединения
|
Фланцевое
|
Технические данные KVANT DisAir Dirt:
- Рабочая температура до 120°С.
- Рабочее давление до 16 бар.
- Корпус углеродистая сталь.
- Фланцевое соединение: по DIN PN 16.
Перед проведением установки сепаратора обеспечьте полное снятие давления и охлаждение системы.
Рекомендуется установить сепаратор KVANT DisAir Dirt перед любым компонентом системы, требующем защиты от загрязнений.
Рекомендуется произвести установку сепаратора на главном обратном трубопроводе системы отопления / кондиционирования по возможности перед любым требующим защиты от загрязнений элементом, например перед насосом.
- Сепаратор KVANT DisAir Dirt должен устанавливаться без механического напряжения.
- Запрещается использовать DisAir Dirt для поддержки трубопровода.
- Работа прибора не зависит от направления потока .
- Монтажные уши могут использоваться для перемещения изделия только во время его установки.
Выбор соответствующего сепаратора воздуха и шлама
1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
Таблиця витрати потоку для сепараторів повітря і шламу KVANT DisAir Dirt
