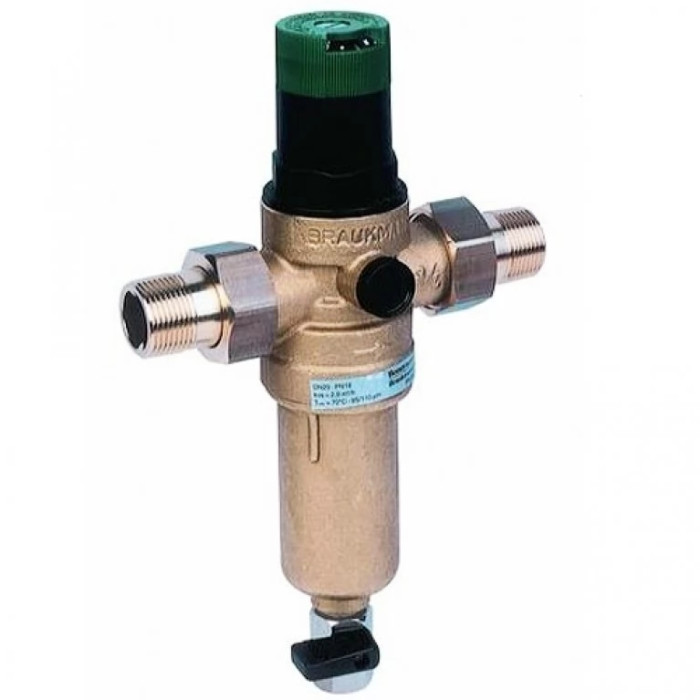

Honeywell (Resideo Braukmann) Самопромывной Фильтр с редуктором 1/2 FK06-1/2AAM

Описание продукта: Промывной фильтр с редуктором Honeywell Resideo Braukmann FK06-1/2AAM (для горячей воды)

Промывной фильтр с редуктором для горячей воды Honeywell FK06

Фильтр Honeywell FK06 - это комбинация промывного фильтра для воды Honeywell FF06 и регулятора давления воды Honeywell D06F соединенных в одном корпусе, что обеспечивает компактность установки оборудования и уменьшает его стоимость.

FK06 Honeywell обеспечивает непрерывную подачу фильтрованной воды, предотвращая попадание инородных тел, таких как крупинки ржавчины, песок, волокна пакли и др. Фильтрат легко удаляется в процессе промывки. Клапан понижения давления исключает выход из строя оборудования вследствие чрезмерного давления и понижает потребление воды.

Компактные размеры позволяют установит комбинированный фильтр в условиях ограниченного пространства.

Особенности

• Протестирован по требованиям DIN/DVGW.
• Простая сборка и настройка выходного давления.
• Настройка читается на шкале.
• Настроечная пружина не вступает в контакт с водой.
• Картридж клапана может полностью меняться.
• Подача фильтрованной воды не прекращается в процессе промывки.
• Колебания входного давления не оказывают влияния на выходное давление.
• Сетка и колба фильтра могут меняться.
• Сбалансированное седло клапана.
• Может оснащаться входным обратным клапаном.
• Проверенная и надёжная конструкция.
• Соответствует требованиям KTW.

Конструкция фильтра Honeywell FK06-1/2AAM

• Корпуса с отверстиями G 1/4" под манометр с обеих сторон.
• Резьбового соединения (Версия A).
• Картридж клапана с диафрагмой и седлом клапана.
• Пружинный стакан со шкалой и ручкой настройки.
• Настроечная пружина.
• Сетки фильтра тонкой очистки с колбой.
• Шаровой клапан.

Габаритные размеры:

• Номинальный диаметр, DN - 15;
• Размер соединения, R - 1/2";
• L - 140 мм;
• I - 80 мм;
• H - 89 мм;
• h - 156 мм;
• D - 54 мм;
• Вес - 1,4 кг.

Технические данные

• Среда применения: вода.
• Монтажное положение: горизонтальное, колбой фильтра вниз.
• Рабочее давление: максимум 16 бар.
• Диапазон настройки выходного давления: 1,5 - 6,0 бар.
• Рабочая температура: максимум 40°С с прозрачной колбой и максимум 70°С с колбой из латуни.
• Значение Kvs - 2.5 м3/ч.

Материалы

• Корпус из латуни, устойчивой к вымыванию цинка.
• Фитинги из латуни.
• Картридж клапана из высококачественного синтетического материала.
• Пружинный стакан со шкалой и ручкой настройки из высококачественного синтетического материала.
• Пружина из пружинной стали.
• Сетка фильтра из нержавеющей стали.
• Колба фильтра из ударопрочного синтетического материала или латуни, устойчивой к вымыванию цинка.
• Диафрагма из армированного NBR.

Принцип монтажа Honeywell FK06

Диаграмма расхода

Поставляется без манометра.
