Характеристики
Application note
Not applicable for liquid line
EEE категорія
5 small equipment (any external dimension50 cm)
In scope of WEEE and contain batteries
No
MWP ліворуч [бар] Pe
17 бар
MWP ліворуч [фунт/дюйм² надл.] Pe
245 фунт-сила на дюйм²
MWP праворуч [бар] Pe
35 бар
MWP праворуч [фунт/дюйм² надл.] Pe
510 фунт-сила на дюйм²
Аксесуари продукту
Комплектуючі до перемикачів
Відповідність RoHS в Євросоюзі
Так
Відповідність RoHS в Китаї
Так
Відповідність RoHS у Великобританії
Так
Група продукції
Switches and thermostats
Диференціал ліва сторона [бар] [Мін.]
0.7 бар
Диференціал ліва сторона [бар] [Макс.]
4 бар
Диференціал ліва сторона [фунт/дюйм²] [Мін.]
10 фунт на дюйм²
Диференціал ліва сторона [фунт/дюйм²] [Макс.]
58 фунт на дюйм²
Електричне підключення
Гумовий кабельний ввід
Клас захисту корпусу IP
IP44
Макс тиск випроб.ліворуч[бар]
20 бар
Макс тиск випроб.праворуч[бар]
35 бар
Навк. Темп. Примітка
80 °C/176 °F for max 120 min
Назва виробу в досьє SCIP
KP/KPI pressure switch
Назва дозвільного файлу UL
E31024
Назва продукту
Реле тиску
Перепад права сторона [бар]
4 бар
Перепад права сторона [фунт/дюйм²]
58 фунт на дюйм²
Регулювання ліворуч [бар]Pe [Мін.]
-0.2 бар
Регулювання ліворуч [бар]Pe [Макс.]
7.5 бар
Регулювання ліворуч діапазон Pe
6 inHg - 108 psig
Регулювання праворуч [бар]Pe [Мін.]
8 бар
Регулювання праворуч [бар]Pe [Макс.]
32 бар
Регулювання праворуч [фунт/дюйм² надл.]Pe [Мін.]
116 фунт-сила на дюйм²
Регулювання праворуч [фунт/дюйм² надл.]Pe [Макс.]
464 фунт-сила на дюйм²
Сумісність мастила
Застосування без масла
Функція скидання, ліворуч
З МІНІМАЛЬНИМИ МОЖЛИВОСТЯМИ ПЕРЕЛАШТУВАННЯ
Функція скидання, праворуч
З МАКСИМАЛЬНИМИ МОЖЛИВОСТЯМИ ПЕРЕЛАШТУВАННЯ
Холодильні агенти без оливи
R134aR513AR515B
Формат упаковки
Упаковка на декілька одиниць
Тип подключения давления
Пайка, ODF
Тиск Штекер/Штекер
ВНУТРІШН.
Разрешения
BVCCCCECMIMDNVEACGLLLC CDC EURO-TYSKLRLVDPZHRINARMRSRoHS, КитайUKCAc UL us UL873, CS C22.2
Номер досье SCIP
b1323c86-8856-44cc-b1c6-6849abe37ee4
EU RoHS exemption clause
Ні
Электрические характеристики EN 60947
Ізоляція: 400 ВСтупінь забруднення: 3Номінальна імпульсна напруга: 4 кВShort circuit prot, fuse: 16A
Диапазон температуры окружающей среды [°C] [макс.]
65 °C
Утвержденные UL хладагенты
R113R124R134aR22R404AR407AR407CR407FR407HR422BR422DR438AR448AR449AR449BR450AR452AR507AR513AR515B
Элемент измерения давления
Сильфон
Описание продукта

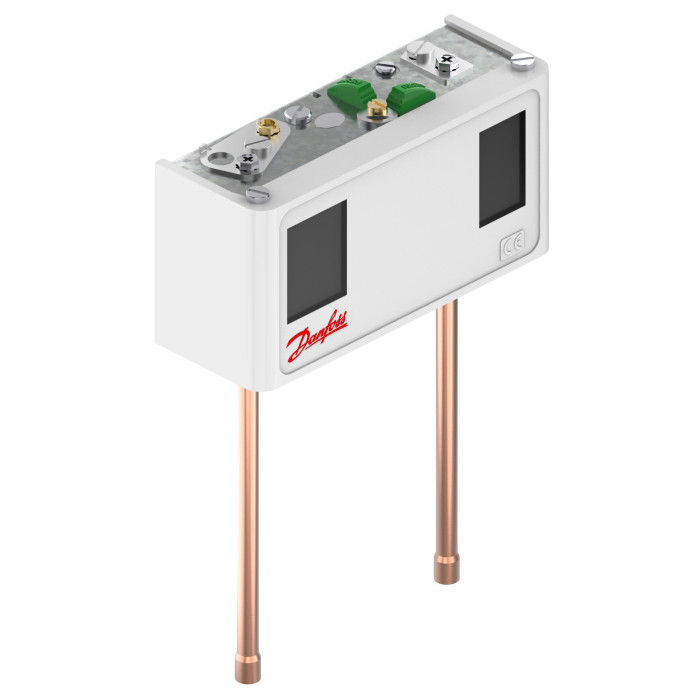

Здвоєне реле тиску
Диапазон температуры окружающей среды [°C] [мин.]
-40 °C
Номинал контакта
AC15=10 A, 400 VAC1=16 A, 400 VAC3=16 A, 400 VDC13=12 W, 220 VLR=112 A, 400 VКлема D: 50 ВА, 400 В
Подходит к эксплуатации
Ні
Диапазон температуры окружающей среды [°F] [Макс.]
149 °F
Размер электрического подключения
??14 мм⊭6
Диапазон температуры окружающей среды [°F] [Мин.]
-40 °F
Функция контакта
SPDT+SPST(NO)
Размер подключения давления
1/4
Количество на формат упаковки
32 шт.
Хладагенты
R113R1234yfR1234yzR1234ze(E)R124R134aR22R404AR407AR407CR407FR407HR422BR422DR438AR448AR449AR449BR450AR452AR454CR455AR507AR513AR515B
Свойства электрического подключения EN 60947
??1,5 мм2Гнуч., без наконечників 0,7⊭??2,5 мм2⊭??2,5 мм2Суцільний/скручений: 0,75⊭Гнуч., наконечники: 0,5
Вещества из списка REACH в концентрации
Lead (CAS no. 7439-92-1)
Стандарт подключения давления
EN 1254-1
