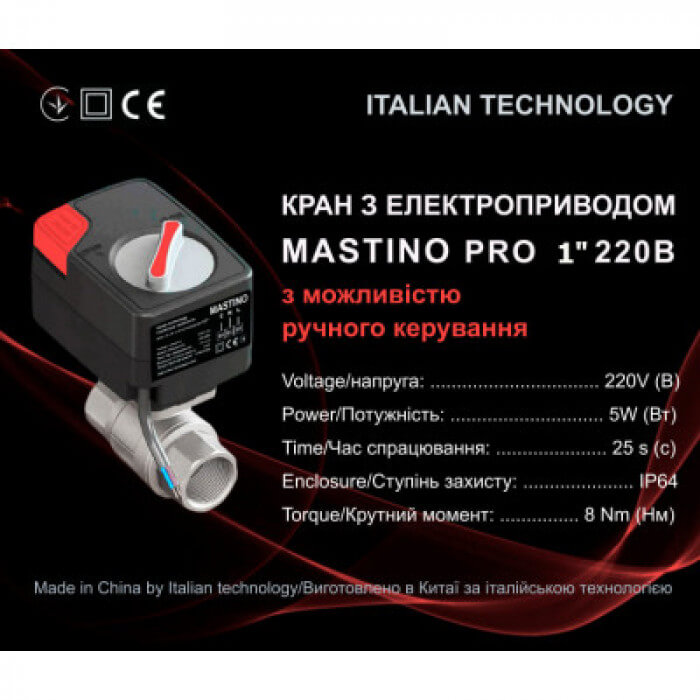

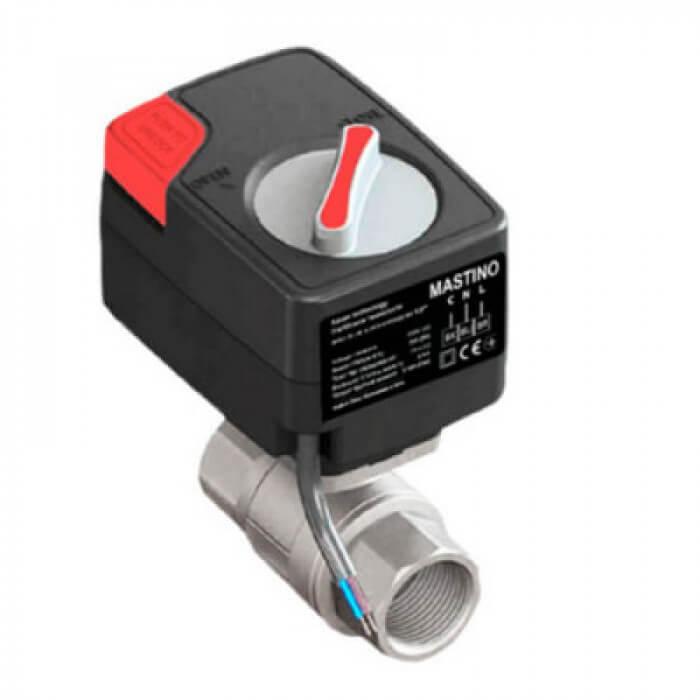

Кран с электроприводом Mastino 220В 1 (006307)

Кран з електроприводом складається з крана латунь CW617N і електроприводу 220-230В, 50Гц змінного струму. В електроприводі знаходиться кнопка ручного відкриття/закриття крана. Управління роботою електроприводу проводиться з використанням трьох дротів: коричневий, чорний та блакитний. Ручний перемикач використовувати лише при знеструмленому електроприводі. В іншому випадку ви можете пошкодити механізм електроприводу.

Принцип дії крана з електроприводом на 220-230В (колір електроприводу червоний з чорним) наступний. На коричневий провід постійно подається «фаза» напруги живлення 220 - 230В, 50Гц, на блакитний провід постійно подається "нуль". При подачі через придатний для цього приладу пристрій на чорний дріт «фази» напруги живлення 220-230В,50Гц кран переводиться в положення «закрито», за відсутності на чорному дроті «фази» напруги живлення 220В, кран переводиться в положення «відкрито».

Керувати роботою електроприводів можна за допомогою контролерів, модулів, цифрових термостатів та інших приладів, які відповідатимуть за технічними характеристиками та принципом дії.

Призначення:

• Кран з електроприводом призначений для відкривання/закриття подачі води під керуванням контролера в системах водопостачання та опалення.
• Встановлення крана з електроприводом замість ручних вентилів суворо забороняється.

Установка:

Крани з електроприводом встановлюють на опалювальну систему або на введення труб водопостачання після ручних вентилів (кульових кранів) та після фільтрів грубого очищення води. Якість води має відповідати: у системі опалення ДБН В.2.5-39:2008, у системі водопостачання ДСанПІН 2.2.4-171-10. Вибір параметрів кранів з електроприводом та місця встановлення необхідно узгодити з кваліфікованим фахівцем. Монтаж здійснювати, згідно з правилами, викладеними у цьому паспорті та згідно з вимогами ДБН В.2.5-64.2012. Підключення електроприводу до електричної мережі та експлуатація повинні проводитися відповідно до nbsp;«Правилами пристрою електроустановок»:

1. Перед монтажем крана ретельно очистити трубопровід від забруднень (залишки зварювання, ущільнювачі, металева стружка).
2. Положення крана при монтажі будь-яке, крім випадку встановлення крана електроприводом вниз. Встановлювати кран із електроприводом замість ручних вентилів забороняється.
3. Крани з електроприводом підключати до обладнання виключно відповідно до тієї схеми, в якій зазначений спосіб підключення саме того найменування та моделі крана, що підключається. При цьому суворо дотримуватись кольорового маркування проводів.
4. Електричне функціонування крана слід перевірити до тиску води у систему.

Запобіжні заходи:

1. Не використовувати у вибухонебезпечних зонах
2. При подачі напруги живлення необхідно переконатися у відповідності напруги, на яку розрахований даний кран з електроприводом.
