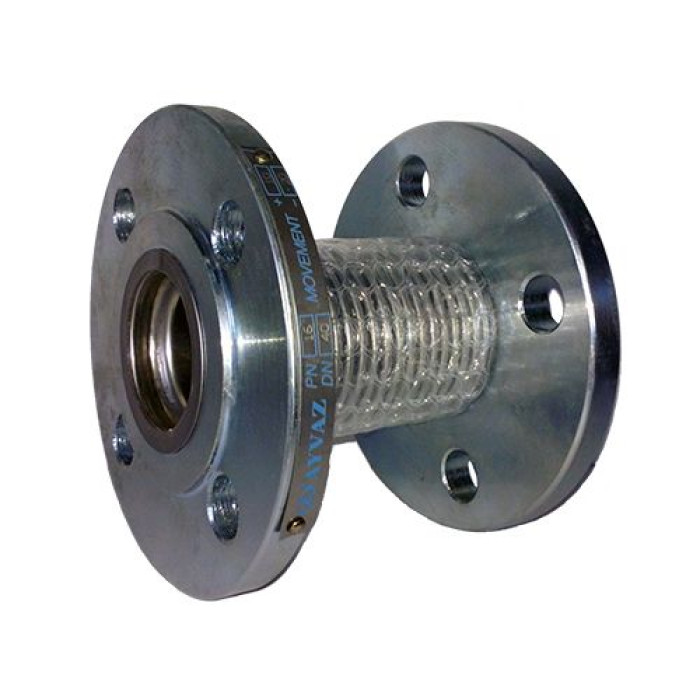

Компенсатор сильфонный фланцевый Ayvaz Ду 80 с вставкой L30

Компенсатор сильфонний фланцевий Ayvaz Ду 80 із вставкою L30 застосовується для компенсації теплових та механічних розширень труб уздовж їхньої осі та запобігає аваріям на трубопроводі. Ця конструкція оснащена рухомими фланцями.

Внутрішня вставка довжиною 30 мм виготовлена ​​з нержавіючої сталі та використовується для вирівнювання потоку робочої речовини та захисту сильфону.

Компенсатор встановлюється між нерухомими опорами за допомогою фланцевого з'єднання. Напрямок потоку повинен збігатися з напрямком стрілки, що розміщена на внутрішній вставці.

Особливості фланцевого сильфонного компенсатора Ayvaz із вставкою L30:

• Гофра (сільфон) виготовлена ​​з нержавіючої сталі AISI 321.
• Внутрішня вставка із нержавіючої сталі AISI 321.
• Діапазон зміщення вздовж осі 30 мм (-20/+10).
• Фланці виготовлені з вуглецевої сталі St 37-2 із хромовим покриттям.

Завантажити технічні характеристики у PDF

Розміри компенсатора з вільними фланцями із вставкою L30
