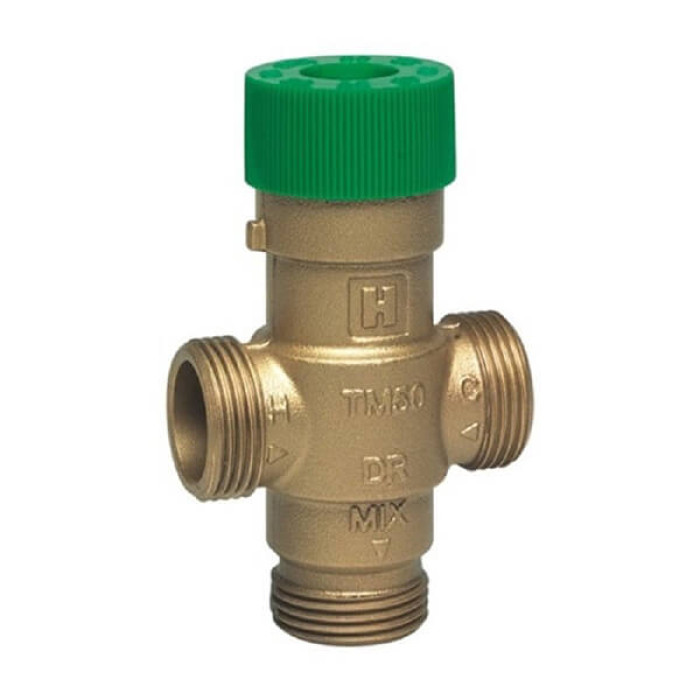

Клапан термостатический смесительный Honeywell (Resideo Braukmann) TM50-1/2E (без накидных гаек)

Описание продукта: Термосмесительный клапан Honeywell TM50-1/2E

Трехходовой термостатический термосмесительный клапан Honeywell ТМ50 без хвостовиков, с защитой от ожогов

Термостатический смесительный клапан TM 50 обеспечивает регулирование температуры воды и применяется:

• Для центрального или локального управления модулями горячего водоснабжения (ГВС) или в системах солнечного отопления с двойным источником энергии.
• В системах напольного отопления или для ограничения температуры обратной воды котла.

Особенности клапана:

• Высокоточный термоэлемент с отличной чувствительностью даже при малых расходах
• Простая настройка требуемой температуры воды. Защита от ожогов – вход горячей воды автоматически перекрывается при пропадании холодной воды если температура горячей воды на входе на 10 K выше установленной температуры
• При пропадании горячей воды вход холодной воды перекрывается автоматически
• Внутренние детали клапана изготовлены из материалов устойчивых к образованию накипи
• Соответствует требованиям KTW

Конструкция:

• Корпус
• Ручка настройки
• Термостат

Материалы:

• Корпус из латуни, устойчивой к вымыванию цинка
• Фиттинги из латуни
• Подвижные части из высококачественных, стойких к образованию накипи, синтетических материалов
• Ручка настройки из пластика
• Уплотнения EPDM
• Пружина из нержавеющей стали

Принцип действия:

a) Как смесительный клапан для систем отопления и ГВС:

Высокочувствительный тепловой элемент, расположенный на выходе клапана, управляет штоком, который регулирует расходную пропорцию между горячей и холодной водой в соответствии с установленной температурой. На входах горячей и холодной воды клапан также имеет два эластичных седла, которые обеспечивают:

• Принудительное запирание впуска горячей воды при внезапном прекращении подачи холодной воды, если температура горячей воды по крайней мере на 10 K выше, чем заданная температура смешанной воды.

• Запирание впуска холодной воды при прекращении подачи горячей воды.

b) Как разделительный клапан в системах центрального отопления:

В этом применении поток через клапан проходит в обратном направлении по сравнению с применением в качестве смесительного клапана. Поступающая вода омывает чувствительный элемент и он перемещает управляющий пистон таким образом, чтобы вода возвращалась в систему если её температура выше установленной и чтобы вода поступала в котёл, если её температура ниже заданной.
