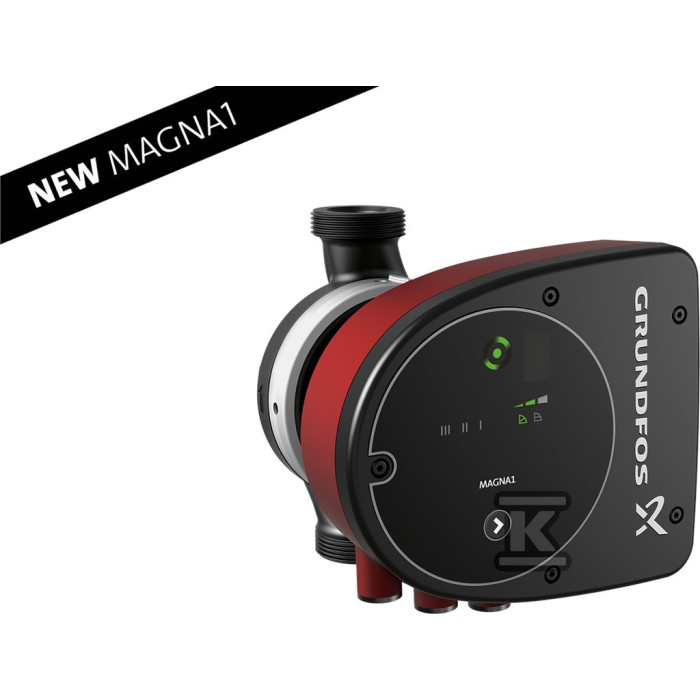

Енергоефективний сучасний циркуляційний насос із вбудованим перетворювачем частоти обертання електродвигуна. Призначений для циркуляції води та глікольсодержащих рідин у системах опалення, охолодження та кондиціювання. Розроблено для створення циркуляції рідин у системах із змінною витратою, де бажано задати оптимальну робочу точку насоса з метою зниження енерговитрат.
Обладнаний чотириполюсним синхронним електродвигуном із постійними магнітами. Даний тип електродвигуна характеризується підвищеним ККД порівняно з традиційно асинхронними електродвигунами, що використовуються, з короткозамкненим ротором. Швидкість обертання електродвигуна регулюється вбудованим частотним перетворювачем.
Має конструкцію типу " мокрий ротор " , тобто. насос та електродвигун складають єдиний блок без торцевого ущільнення. Як мастило для підшипників використовується рідина, що перекачується.
Корпус насоса виготовлений з чавуну з електростатичним забарвленням для кращої стійкості до корозії. Різьбові підключення із зовнішніми різьбленнями G 1 1/2" під накидну гайку з ущільненням плоскою прокладкою. Монтажна довжина стандартна - 180 мм, що дає можливість зробити заміну звичайного циркуляційного насоса на енергоефективний насос Magna.
Функція змінної роботи здвоєного насоса дозволяє керувати здвоєними насосами без зовнішнього контролера. Здвоєний насос працює у змінному режимі, тобто. Одночасно працює лише одна головна частина. Головні частини зв'язуються за допомогою радіозв'язку та змінюються одна з одною кожні 24 години або у разі аварії однієї з головних частин.
Одинарні насоси MAGNA1 підтримують з'єднання з Grundfos GO Remote через зв'язок в інфрачервоному діапазоні (IR).
Подвійні насоси MAGNA1 D підтримують з'єднання з Grundfos GO Remote як за допомогою зв'язку в інфрачервоному діапазоні (IR), так і за допомогою радіозв'язку.
Grundfos GO Remote надає такі можливості:
- Налаштування встановленого значення режиму керування пропорційної зміни тиску.
- Налаштування релейного виходу здвоєних насосів.
- Отримання інформації про попередження та аварії.
Зовнішні входи та виходи:
- Цифровий вхід - забезпечує можливість віддаленого пуску та зупинки насоса.
- Релейний вихід – використовується для подачі сигналу аварії.
Має можливість інтеграції із SCADA-системами за допомогою CIM/CIU модулів.
Особливості та переваги циркуляційних насосів GRUNDFOS MAGNA1
- Контролер, вбудований блок управління;
- 9 режимів керування;
- Світлова індикація для відображення параметрів насоса;
- Індикатор Grundfos Eye відображає інформацію про поточний стан насоса;
- Можливість бездротової синхронізації при використанні двох, паралельно підключених (здвоєних) насосів;
- Відсутність необхідності зовнішнього захисту електродвигуна;
- Теплоізоляційний кожух поставляється у комплекті з насосом;
- Широкий температурний діапазон, у якому температура рідини залежить від температури довкілля;
- Низький рівень шуму;
- Низький рівень енергоспоживання. Відповідає вимогам EuP 2013 та 2015;
- Енергоефективна та надійна конструкція насоса з електродвигуном на постійних магнітах;
- Не потребує технічного обслуговування;
- Тривалий період служби;
Режими керування циркуляційних насосів GRUNDFOS MAGNA1
- Три налаштування пропорційного тиску
- Три налаштування постійного тиску
- Три фіксовані швидкості обертання
