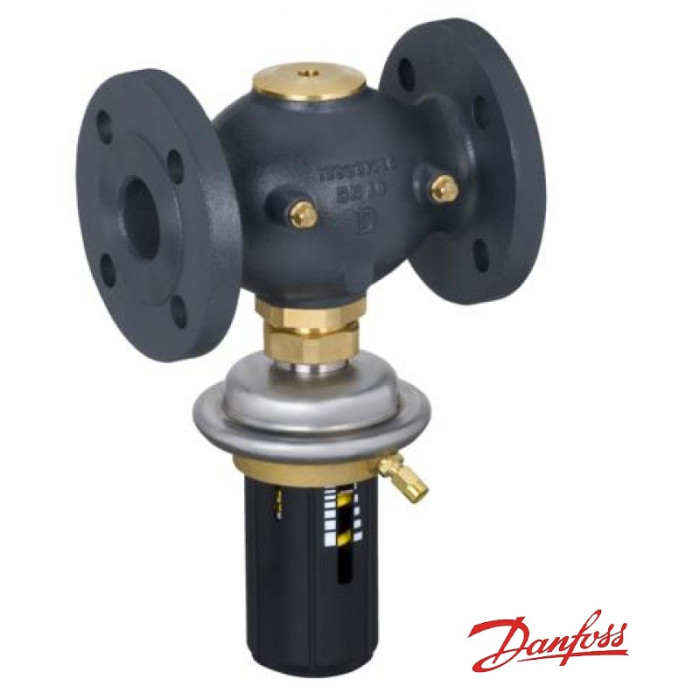

Danfoss AVP Регулятор перепаду тиску DN40 kvs 20 | 0,2-1 бар | PN25 | фланець (003H6373)

Опис продукту Danfoss AVP Регулятор перепаду тиску DN40 kvs 20 | 0,2-1 бар | PN25 | фланець (003H6373)

Автоматичний регулятор перепаду тиску Danfoss серії AVP на подавальний та зворотний трубопровід

Автоматичний регулятор перепаду тиску AVP призначений для систем централізованого теплопостачання.

Приклад застосування

Установка на трубопроводі, що подає

Установка на зворотному трубопроводі

Регулятор AVP складається з:

• з регулюючого клапана (VG2 або VGF2),
• регулюючого діафрагмового елемента з регулювальною рукояткою для налаштування перепаду тиску.

1. Корпус клапана
2. Вкладиш клапана
3. Конус клапана (розвантажений)
4. Шток клапана
5. Контрольний дренаж
6. Регулююча діафрагма
7. Настроювальна пружина
8. Настроювальна рукоятка
9. Сполучна гайка
10. Верхня кришка діафрагми
11. Нижня кришка діафрагми

Принцип роботи

При підвищенні перепаду тиску між точками відбору імпульсів вище встановленого (необхідного) значення перепаду, що регулює клапана регулятора AVP, автоматично почне закриватися до тих пір, поки різниця тисків між точками відбору імпульсів знову не дорівнюватиме встановленому (необхідному) значенню.

Габарити:

DN – 40 мм;

L1 – 200 мм;

H1 подаючий. - 275 мм;

H1 зворотн. - 261 мм;

H3 – 75 мм;

Вага – 11,7 кг.

Зовнішня імпульсна трубка AV код № 003H6854 (один комплект) має бути замовлена окремо!

Технічний опис "Регулятор перепаду тиску Danfoss AVP DN40"
