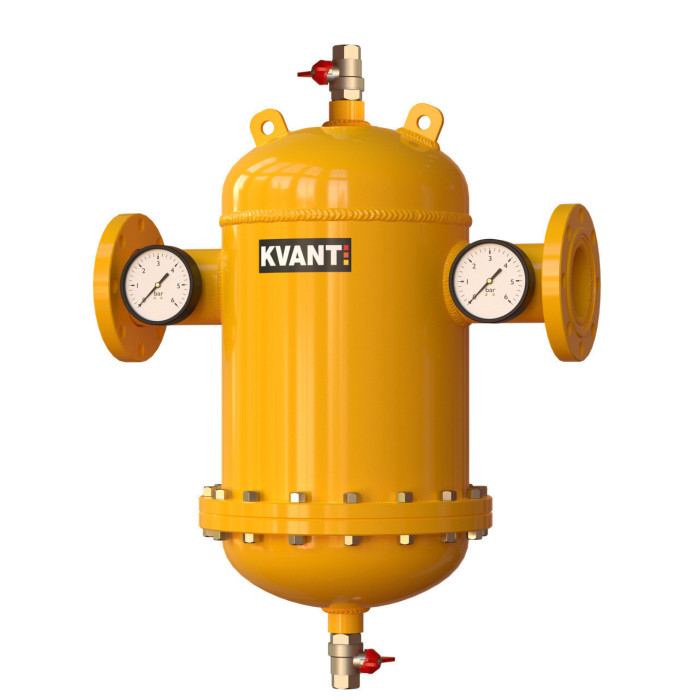

KVANT DisDirt серія DTF.D
KVANT DisDirt промислової серії виготовляється в сталевому корпусі з вуглецевої сталі діаметром від 50 до 600 мм. Стандартна модель виробляється для швидкості потоку до 1,5 м/с і модель Q для швидкості потоку до 3м/c. Можливе виконання як під зварювання так і під фланцеве приєднання. Для старих систем з високим рівнем шламу може знадобитися заміна або чищення сепараторного елемента, для таких випадків вибирається розбірна модель.
Автоматичне видалення бруду з води систем опалення / охолодження, водно-гліколевих сумішей до 50% концентрату і виробничої технічної води
Характеристики конструкції KVANT DisDirt:
1. Міцний корпус гарантує тривалий термін служби.
2. Для досягнення оптимальної сепарації шламу спеціально розроблена унікальна трубка DisTube, вона володіє дуже низьким опором потоку води.
3. Спускний кран для видалення зібрався шламу.
4. Зібрався шлам не заважає протіканню рідини.
5. Великий обсяг для збору шламу, тому низька періодичність його зливу.
Переваги KVANT DisDirt:
- Відокремлюються і видаляються найдрібніші частинки розміром від 5 мкм (=0,005 мм);
- Шлам зливається при працюючій установці;
- Не потрібно відсічних клапанів або обхідний лінії;
- Мінімальний постійний перепад тиску;
- Гарантійний термін 36 місяців.
|
Серія
|
DTF.D
|
|
Область застосування
|
Для систем кондиціонування, обігріву підлоги, для систем опалення
|
|
A
|
1"
|
|
А1
|
1/2"
|
|
H(мм)
|
2100
|
|
L(мм)
|
1200
|
|
Максимальний робочий тиск (бар)
|
16
|
|
Варіант монтажу
|
Горизонтальний
|
|
Очищення робочого середовища (мкм)
|
5
|
|
Максимальна температура рідини (°C)
|
120
|
|
Розрахункова швидкість потоку робочого середовища (м/с)
|
1,5
|
|
Максимальна швидкість потоку (л/c)
|
3,5
|
|
Пропускна здатність Q(м3/год)
|
650
|
|
З'єднання (DN)
|
400
|
|
Призначення
|
Видалення шламу з теплоносія
|
|
Тип корпусу
|
Розбірної
|
|
Матеріал
|
Вуглецева сталь
|
|
Варіант приєднання
|
Фланцеве
|
Технічні дані KVANT DisDirt:
- Робоча температура до 120°С.
- Робочий тиск до 16 бар.
- Корпус вуглецева сталь.
- Фланцеве з'єднання: з DIN PN 16.
Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.
Рекомендується встановити сепаратор KVANT DisDirt перед будь-яким компонентом системи, що вимагає захисту від забруднень.
Рекомендується здійснити установку сепаратора на головному зворотному трубопроводі системи опалення / кондиціонування по можливості перед будь-які вимагають захисту від забруднень елементом, наприклад перед насосом.
- Сепаратор KVANT DisDirt повинен встановлюватися без механічного напруження.
- Забороняється використовувати DisDirt для підтримки трубопроводу.
- Робота приладу не залежить від напрямку потоку .
- Монтажні вуха можуть використовуватися для переміщення виробу під час його встановлення.
Вибір відповідного сепаратора шламу
1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
Таблиця витрати потоку для сепараторівшламу KVANT DisDirt
