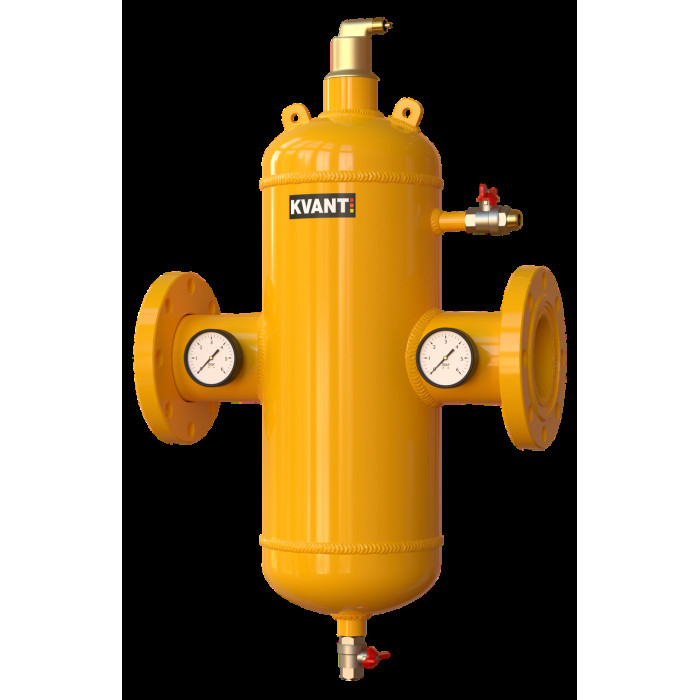

KVANT DisAir Dirt серія RF
KVANT DisAir Dirt промислової серії виготовляється в сталевому корпусі з вуглецевої сталі діаметром від 50 до 600 мм. Стандартна модель виробляється для швидкості потоку до 1,5 м/с і модель Q для швидкості потоку до 3м/c. Можливе виконання як під зварювання так і під фланцеве приєднання.
Автоматичне видалення бруду з води систем опалення / охолодження, водно-гліколевих сумішей до 50% концентрату і виробничої технічної води
Характеристики конструкції KVANT DisAir Dirt:
1. Прочный корпус гарантирует продолжительный срок службы.
2. Для достижения оптимальной сепарации шлама специально разработана уникальная трубка DisTube, она обладает очень низким сопротивлением потоку воды.
3. Спускной кран для удаления собравшегося шлама, спускной клапан для удаления воздуха.
4. Собравшийся шлам не мешает протеканию жидкости.
5. Большой объем для сбора шлама и воздуха, поэтому низкая периодичность его слива или спуска воздуха.
Преимущества KVANT DisAir Dirt:
- Отделяются и удаляются мельчайшие частицы шлама размером от 5 мкм (=0,005 мм) для воздуха от 10 мкм (=0,010 мм).
- Шлам зливається а повітря спускається при працюючій установці;
- Не потрібно відсічних клапанів або обхідний лінії;
- Мінімальний постійний перепад тиску;
- Гарантійний термін 36 місяців.
|
Серія
|
RF
|
|
Область застосування
|
Для систем кондиціонування, обігріву підлоги, для систем опалення
|
|
A
|
1"
|
|
А1
|
1/2"
|
|
H(мм)
|
3700
|
|
L(мм)
|
1600
|
|
Максимальний робочий тиск (бар)
|
16
|
|
Варіант монтажу
|
Горизонтальний
|
|
Очищення робочого середовища від шламу (мкм)
|
5
|
|
Очищення робочого середовища від повітря (мкм)
|
10
|
|
Максимальна температура рідини (°C)
|
120
|
|
Розрахункова швидкість потоку робочого середовища (м/с)
|
1,5
|
|
Максимальна швидкість потоку (л/c)
|
3,5
|
|
Пропускна здатність Q(м3/год)
|
1530
|
|
З'єднання (DN)
|
600
|
|
Призначення
|
Видалення шламу і повітря з теплоносія
|
|
Тип корпусу
|
Цільний
|
|
Матеріал
|
Вуглецева сталь
|
|
Варіант приєднання
|
Фланцеве
|
Технічні дані KVANT DisAir Dirt:
- Робоча температура до 120°С.
- Робочий тиск до 16 бар.
- Корпус вуглецева сталь.
- Фланцеве з'єднання: з DIN PN 16.
Перед проведенням установки сепаратора забезпечте повне зняття тиску та охолодження системи.
Рекомендується встановити сепаратор KVANT DisAir Dirt перед будь-яким компонентом системи, що вимагає захисту від забруднень.
Рекомендуется произвести установку сепаратора на главном обратном трубопроводе системы отопления / кондиционирования по возможности перед любым требующим защиты от загрязнений элементом, например перед насосом.
- Сепаратор KVANT DisAir Dirt должен устанавливаться без механического напряжения.
- Запрещается использовать DisAir Dirt для поддержки трубопровода.
- Работа прибора не зависит от направления потока .
- Монтажные уши могут использоваться для перемещения изделия только во время его установки.
Выбор соответствующего сепаратора воздуха и шлама
1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
Таблиця витрати потоку для сепараторів повітря і шламу KVANT DisAir Dirt
