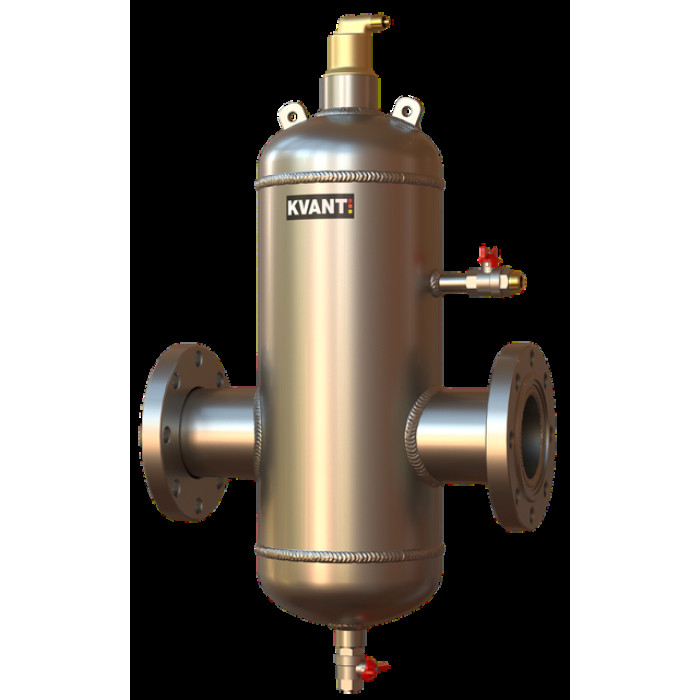

KVANT DisAir серія TF.Q.SS
KVANT DisAir промислової серії виготовляється в сталевому корпусі з нержавіючої сталі діаметром від 50 до 600 мм. Модель Q проводиться для швидкості потоку до 3м/c. Можливе виконання як під зварювання так і під фланцеве приєднання.
Автоматичне видалення бруду з води систем опалення / охолодження, водно-гліколевих сумішей до 50% концентрату і виробничої технічної води
Характеристики конструкції KVANT DisAir:
1. Міцний корпус гарантує тривалий термін служби.
2. Для досягнення оптимальної сепарації повітря спеціально розроблена унікальна трубка DisTube, вона володіє дуже низьким опором потоку води.
3. Спускний клапан для видалення зібрався повітря.
4. Зібрався повітря не заважає протіканню рідини.
5. Великий обсяг для збирання повітря, тому низька періодичність його спуску.
Переваги KVANT DisAir:
- Відокремлюються і видаляються найдрібніші частинки розміром від 10 мкм (=0,010 мм);
- Повітря спускається при працюючій установці;
- Не потрібно відсічних клапанів або обхідний лінії;
- Мінімальний постійний перепад тиску;
- Гарантійний термін 36 місяців.
|
Серія
|
TF.Q.SS
|
|
Область застосування
|
Для систем кондиціонування, обігріву підлоги, для систем опалення
|
|
A
|
1"
|
|
А1
|
1/2"
|
|
H(мм)
|
950
|
|
L(мм)
|
470
|
|
Максимальний робочий тиск (бар)
|
16
|
|
Варіант монтажу
|
Горизонтальний
|
|
Очищення робочого середовища (мкм)
|
10
|
|
Максимальна температура рідини (°C)
|
120
|
|
Розрахункова швидкість потоку робочого середовища (м/с)
|
1,5
|
|
Максимальна швидкість потоку (л/c)
|
3,5
|
|
Пропускна здатність Q(м3/год)
|
54
|
|
З'єднання (DN)
|
80
|
|
Призначення
|
Удаление свободного воздуха и пузырьков из теплоносителя
|
|
Тип корпуса
|
Цельный
|
|
Материал
|
Нержавеющая сталь
|
|
Вариант подсоединения
|
Фланцевое
|
Технические данные KVANT DisAir:
- Рабочая температура до 120°С.
- Рабочее давление до 16 бар.
- Корпус нержавеющая сталь.
- Фланцевое соединение: по DIN PN 16.
Перед проведением установки сепаратора обеспечьте полное снятие давления и охлаждение системы.
Рекомендуется установить сепаратор KVANT DisAir перед любым компонентом системы, требующем защиты от загрязнений.
Рекомендуется произвести установку сепаратора на главном обратном трубопроводе системы отопления / кондиционирования по возможности перед любым требующим защиты от загрязнений элементом, например перед насосом.
- Сепаратор KVANT DisAir должен устанавливаться без механического напряжения.
- Запрещается использовать DisAir для поддержки трубопровода.
- Работа прибора не зависит от направления потока .
- Монтажные уши могут использоваться для перемещения изделия только во время его установки.
Выбор соответствующего сепаратора воздуха
1. Визначте діаметр труби.
2. Визначте швидкість потоку.
3. Визначте за таблицею відповідну модель.
Таблиця витрати потоку для сепараторів повітря KVANT DisAir
